TE063 – Instrumentação – 2006.1

Prof. Eduardo Parente Ribeiro

Aula Pratica - laboratório LABVIEW

Roteiro

1) Reproduzir os exemplos mostrados pelo professor

a) Potenciometro deslizante -> indicador

b) botão -> LED

c) Wavechart

2) Acrescentar While loop (pushbutton mechanical action: switch until release, while loop: stop if true)

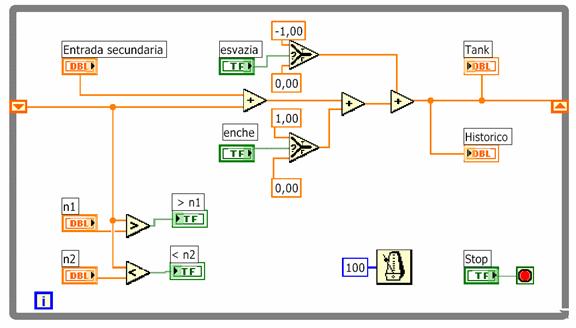

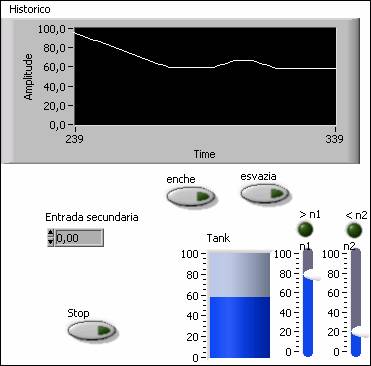

3) Caldeira Enche/esvazia (shift register)

a) limite MIN, MAX com slide

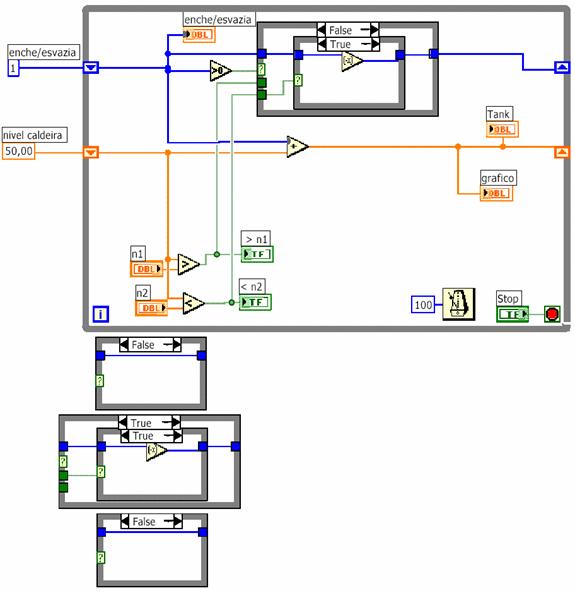

b) Modificar o programa para fazer um enchimento e esvaziamento automático. A caldera começa enchendo. quando atingir o nível maximo deve esvaziar. quando atingir o nível mínimo deve voltar a encher e assim por diante.

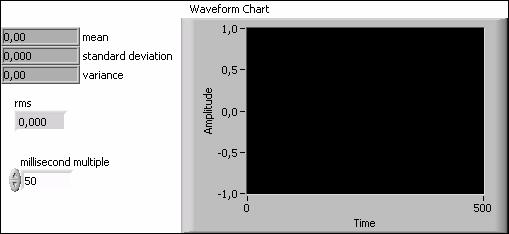

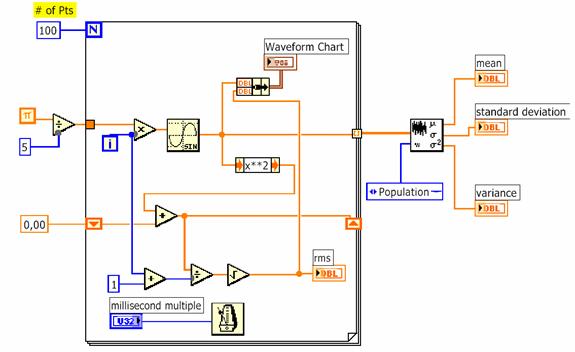

4) Gerar um seno com 100 pontos para um wavechart (for loop)

a) calcular o valor rms ao final (mathematics/probability/standard deviation)

b) Calcular o valor rms instantâneo (rms= sqrt( sum(x**2)/N ) )

c) Por que os valores não são exatamente iguais?

d) Abrir vi Standard Deviation e ver formula dos estimadores. (troque a entrada do bloco Standard Deviation de sample para population)

e) Plotar o valor rms acumulado.

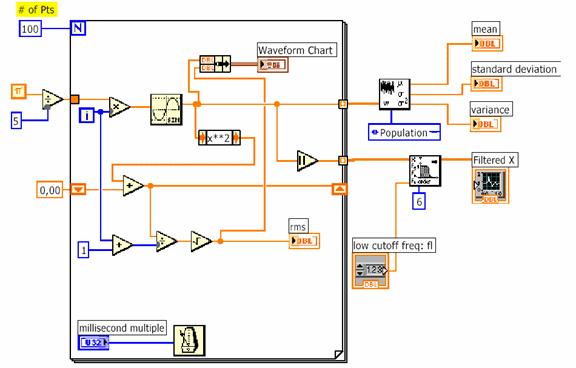

f) Calcular o nível médio do sinal retificado (false rms)

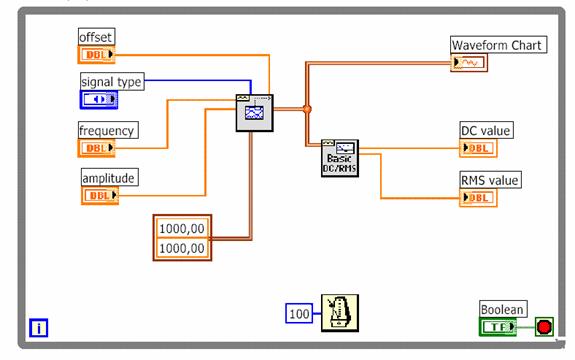

5) Gerador de Função (basic function generator.vi)

a) plotar num waveform chart

b) calcular rms com basic averaged rms

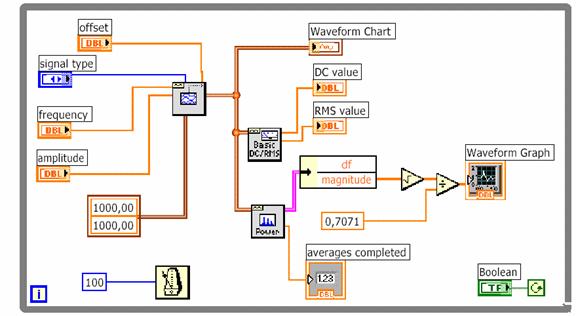

6) Analisador de Espectro (Analyze/Waveform Measurements/FFT Power Spectrum.vi)

a) modificar o vi anterior para incluir a medida do espectro (visualizando num waveform Graph).

b) Variar a o knob da freqüência, amplitude. Selecionar outras formas de onda.

c) Por que a escala da amplitude do espectro não corresponde a amplitude da senoide? Fazer os devidos ajustes para que isso aconteça.

d) E a escala horizontal (freqüência)
