1 – Introdução:



            Uma wireless LAN (rede local sem fio, ou WLAN) é um sistema de transmissão de dados capaz de oferecer acesso em rede independente da localização das estações de trabalho, utilizando ondas de rádio em vez de uma infra-estrutura de cabos. Em um corporação, as WLANs são normalmente implementadas como a ligação final entre a rede cabeada existente e um grupo de computadores, dando a esses usuários acesso a todos os recursos e serviços dentro de um edifício ou campus.

            As WLANs deverão se tornar uma importante solução de conectividade em diversos negócios. O mercado wireless está se expandindo rapidamente com a descoberta dos benefícios que a independência de fios pode proporcionar. [1] De acordo com Frost e Sullivian , a empresa norte americana especializada em estudos de mercado, a indústria de WLAN ultrapassou os US$ 300 milhões em 1998 e alcançará US$ 1,6 bilhões em 2005[1].

            Hoje em dia, as WLANs têm sido basicamente implementadas em aplicações verticais, como fábricas, armazéns e lojas de varejo. Mas espera-se um significativo crescimento das WLANS em estabelecimentos de saúde, instituições educacionais e escritórios (em especial em salas de conferência, áreas públicas e filiais).

            A ampla aceitação das WLANs depende de normalização da indústria para garantir a compatibilidade e confiabilidade do produto entre os vários fabricantes. [1] O IEEE – Institute of Eletrical and Eletronics Engineers ratificou a especificação original 802.11 em 1997 como a norma para LANs sem fio. Essa versão aplica-se a taxas de dados de 1 e 2 Mbits/s e um conjunto de métodos de sinalização e outros métodos de sinalização e outros serviços[1].

            O ponto que mais seriamente afetava a demanda de WLAN era o throughput (taxa de rendimento) limitado. As taxas de dados previstas na 802.11 original eram lentas demais para a maioria das exigências, o que atrasou a adoção das WLANs.

            Reconhecendo a necessidade premente de suportar taxas mais elevadas, o IEEE recentemente ratificou o padrão 802.11b, também conhecido como 802.11 de “high rate” para transmissão de até 11 Mbits/s. Entidades regulatórias globais e alianças de fornecedores têm endossado esta nova norma, o que promete abrir novos mercados para as WLANs  em grandes empresas, pequenos escritórios e residências.

            Com o 802.11b, as WLANs poderão alcançar um desempenho e throughput comparavéis aos da Ethernet com fio. [1]Além dos órgãos normativos, as empresas líderes da área uniram-se para formar a WECA – Aliança de Compatibilidade da Ethernet sem Fio ( Wirelless Compatibility Alliance ). A missão da WECA é garantir a interoperacionalidade e compatibilidade entre os fornecedores dos produtos para redes sem fio e promover a tecnologia em empresas, pequenos negócios e ambientes domésticos. Entre os seus membros, estão os fabricantes de semicondutores para WLAN, fornecedores de WLAN e sistemas operacionais e desenvolvedores de software. [1]

2. Meios Físicos

A transmissão wireless pode ser efetuada através de três meios físicos: infra-vermelhos, rádio-freqüência e microondas. Em 1985 o Estados Unidos regularam as bandas de freqüência industrial, médica e cientifica (ISM). Estas bandas são: 902-928 MHz, 2.4 –2.4853 GHz e 5.725-5.85 GHz e não requerem licenciamento. No entanto as utilizações têm as suas restrições na banda ISM. Nos Estados Unidos, os rádio-freqüências (RF) devem implementar a tecnologia de espectro (spread spectrum), além disso devem emitir o espectro em uma banda. A RF está limitada a 1 Watt de potência enquanto que os sistemas de microondas são considerados de baixa potência e devem operar até 500 miliwatts (0.5 Watt).

Na Europa, o ETSI (European Telecommunications Standards Institute) determinou que: 2.4-2.4835 GHz não precisa de licença, mas a potência emitida pela antena não pode exceder 100mW. A banda 902-928 MHz não pode ser usada, pois a banda 890-915 MHz está alocada à telefonia móvel GSM. A prática, contudo, mostra que adaptadores de LAN a emitir baixa potência em spread spectrum na banda 902-928MHz não interferem com o GSM.

2.1 Infra Vermelhos

Os sistemas Infra Vermelhos (IR) são de desenho fácil e baixo custo sendo a tecnologia usada bastante simples. As freqüências de sinal usadas são as mesmas usadas nas ligações com fibra óptica. Os sistemas IR detectam apenas a amplitude do sinal sendo a interferência bastante reduzida, estes sistemas não são limitados em largura de banda por isso conseguem obter maiores velocidades na transmissão do que outros sistemas relativos.

A transmissão IR opera num espectro luminoso e não requer licenciamento para atuar nem de larguras de banda pré-especificadas ou restritas sendo de um uso relativamente "livre". Existem duas maneiras de utilizar um sistema IR.

As transmissões podem ser dirigidas (apontadas para um ponto). Este método origina uma boa distância de funcionamento e pode ser usada no exterior. Outra vantagem é a sua melhor largura de banda e o seu rendimento.

A outra maneira de transmissão IR é difundir para todas as direções e refletir o sinal em qualquer obstáculo que se apresente no caminho, este método reduz a cobertura para uma gama de 10–20 metros, mas permite cobrir uma área inteira em vez de um "caminho" percorrido por um feixe.

Tecnologia IR tornou-se bastante popular inicialmente devido a sua elevada taxa de entrega de dados e custos relativamente baixos. A desvantagem do sistema IR deve-se a que o espectro de transmissão é repartido com outras fontes, como o Sol e as lâmpadas florescentes. Caso exista suficiente interferência por outras fontes o sistema IR pode ficar inoperante. De maneira a evitar este efeito, o sistema IR deve ser implementado tendo em conta possíveis interferências e com uma linha de visão desobstruída porque o sinal IR não consegue penetrar através de objetos opacos. O que significa que paredes, divisores, cortinas e até nevoeiro param o sinal. Um exemplo de aplicação de IR é a tecnologia InfraLAN.

2.2 Microondas

Os sistemas de microondas (MO) representam uma pequena parte de tecnologia wireless, existindo menos sistemas implementados que em comparação com outros meios. A largura de banda usada é muito curta com uma modulação de apenas uma freqüência na maior parte dos casos na banda dos 5.8 GHz. A maior vantagem de sistemas MO é o elevado rendimento possível de obter porque não o sistema não tem de atuar sobre diferentes espectros (spread spectrum), reduzindo assim o processamento a efetuar sobre a transmissão.

2.3 Rádio

Nos Estados Unidos a rádio-freqüência (RF) deve utilizar diferentes espectros (spread spectrum), como a tecnologia wireless terá uma norma sobretudo deste país, torna-se norma também para o resto do mundo. Esta tecnologia é dividida em dois tipos: seqüência direta de diferentes espectros (direct sequence spread spectrum – DSSS) e comutação de freqüência dos diferentes espectros (frequency hopping spread spectrum - FHSS). Cria-se uma sobrecarga de processamento na utilização de diferentes espectros (spread spectrum) por isso DSSS e FHSS possuem uma menor razão na transmissão de dados que utilizando infra-vermelho ou Micro-ondas.

2.3.1 Direct Sequence Spread Spectrum – DSSS

Com o DSSS a transmissão do sinal é efetuada através duma banda permitida (por exemplo 25MHz). Um número binário escolhido ao acaso é utilizado para modular o sinal transmitido, este número é denominado por código de spread (spreading code). Os bits dos dados são codificados num padrão de valores e voltado a ser descodificado para bit no destino. O número de valores que representam o bit é a razão de spread (spreading ratio), quanto maior esta razão, mais o sinal é resistente a interferências externas. Quanto menor a razão maior é a largura de banda disponível para o utilizador. Por norma a razão de spread (spreading ratio) deve ser superior a 10, sendo que a maior parte das implementações tem uma razão inferior a 20 e a norma IEEE 802.11 define uma razão de 11.

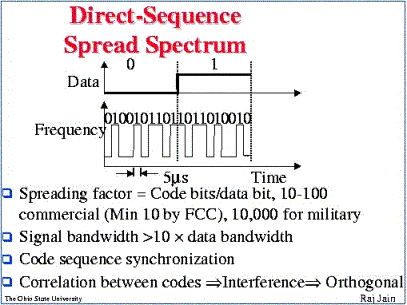

Figura 2.1: Direct-Sequence Spread Spectrum

Tanto o transmissor como o receptor devem estar sincronizados para o mesmo código de spread (spreading code). Se forem utilizados códigos de spread (spreading code) ortogonais, podem assim mais do que uma rede partilhar a mesma banda de RF. Porque o DSSS utiliza sub-canais o número de redes que operam na mesma banda está limitado pelo tamanho desses sub-canais.

Produtos que pertencem ao método DSSS são: RoamAbout da Digital e WaveLan da NCR.

2.3.2 Frequency Hopping Spread Spectrum – FHSS

A técnica FHSS divide a banda RF em diversos pequenos sub-canais geralmente de 1 MHz. O sinal então passa de um sub-canal para outro sub-canal transmitindo pequenas parcelas em cada canal por um período selecionado de tempo (dwell time) a este efeito chama-se de seleção de freqüência (Frequency hopping). A seqüência de comutação tem de estar sincronizada tanto no transmissor como no receptor para que não se perca informação.

A norma requer que a banda RF seja pelo menos dividida num mínimo de 75 sub-canais e que o período selecionado de tempo(dwell time) deve ser inferior a 400 ms. A comutação de freqüências é menos vulnerável a interferências devido ao fato de que as freqüências estão constantemente a alterar, o que torna difícil de interceptar o sinal permitindo um maior grau de segurança. Para neutralizar a comutação de freqüências é necessário neutralizar toda a largura de banda onde esta opera, por estes efeitos esta solução é muito atrativa para fins militares ou de acesso reservado (policia, segurança interna...)

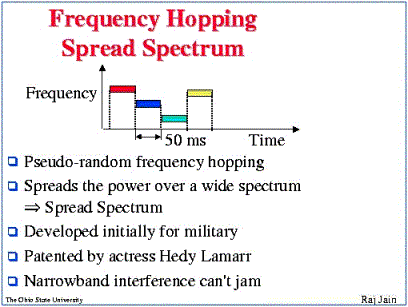

Figura 2.2: Frequency Hopping Spread Spectrum

Várias redes podem partilhar a mesma banda usando uma comutação de bandas de seqüência ortogonal, como os sub-canais são menores que os usados em DSSS, o número de redes pode ser maior recorrendo a sistemas FHSS. Nos novos produtos Wireless com RF predomina a tecnologia FHSS, entre as quais estão: Jaguar da WaveAccess, Proxim RangeLAN2 e BreezeNet Pro da BreezeCom.

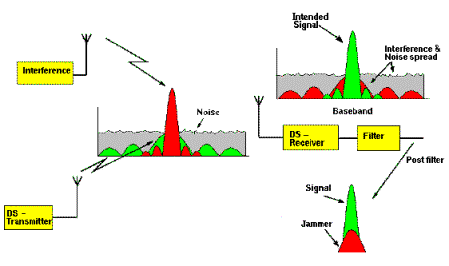

Figura 2.3: Interference reduction in Spread spectrum transmission





2.4 MultiPath

Figura 2.4: Example of Multipath Fading

A interferência causada por sinais reflectindo em paredes ou em outras barreiras e chegando ao receptor em diferentes tempos é chamado de interferência Multipath. Esta interferência afecta sistemas IR, RF e MO. FHSS soluciona o problema seleccionando diferentes freqüências (passa para outro sub-canal). Outros sistemas utilizam algoritmos para evitar e anular esta interferência.

Um problema resultante desta interferência é o anular a transmissão, negando-a com a mesma cópia da transmissão. Os sistemas IR não são afectados por este problema de anular a transmissão.

3 - A vantagem Competitiva de adotar a WLAN



O ambiente comercial de hoje caracteriza-se por uma força de trabalho cada vez mais móvel e por organizações mais enxutas. Os funcionários estão equipados com notebooks e passam mais tempo trabalhando em equipes que ultrapassam as fronteiras funcionais, organizacionais e geográficas. Muito da produção desses funcionários ocorre em reuniões bem longe de suas mesas – por isso, precisam ter acesso à rede além de seus desktops pessoais. As WLANs encaixa –se bem nesse ambiente de trabalho, dando aos funcionários móveis a tão necessária liberdade de acesso à rede. Com uma rede sem fio, os empregados podem ter acesso às informações de qualquer ponto da corporação – na sala de conferência, na cafeteria ou em uma filial distante. As WLANs também oferecem vantagens os gerentes de informática, permitindo que projetem, organizem e intensifiquem redes sem se preocupar com a disponibilidade de cabeamento, assim economizando trabalho e dinheiro.

Negócios de qualquer tamanho podem beneficiar–se da implementação de um sistema WLAN, o qual oferece uma poderosa combinação de thoughput da rede cabeada, acesso móvel e flexibilidade de configuração. Os benefícios econômicos podem ser de até 16 mil por usuário – medidos em produtividade, eficiência organizacional, aumento dos ganhos e diminuição dos custos – se comparados com as alternativas tradicionais.

Especificamente, as vantagens das WLAN são:

·        Mobilidade que garantindo o acesso às informações em tempo real onde quer que o funcionário se encontre, melhora a produtividade, permitindo tomadas de decisão mais rápidas e eficientes;

·        Montagem de redes com menor custo em locais de difícil instalação de cabos, como edifícios antigos e paredes de estrutura sólida;

·        Custo de propriedades reduzido – especialmente em ambientes dinâmicos que exigem constantes modificações – graças aos custos mínimos de cabeamento e de instalações por dispositivos e usuário.

As WLANs liberam os usuários da dependência do acesso ao backbone da rede cabeada, garantindo-lhes acesso a qualquer momento e onde quer que estejam. Essa liberdade de deslocamento oferece diversos benefícios para os empregados, em diferentes ambientes, tais como:

·        Acesso imediato às informações sobre pacientes internados para médicos e equipe hospitalar;

·        Acesso fácil à rede e em tempo real no local de trabalho de consultores e auditores;

·        Fácil acesso ao banco de dados para supervisores que movimentam, como gerentes de linha, auditores de armazém ou engenheiros de obras;

·        Configuração de rede simplificada com um mínimo envolvimento de MIS (Magnagement Information System) em locais temporários, como feiras ou salas de conferência;

·        Acesso mais rápido a informações sobre o cliente para representantes de serviços e varejistas, resultando em melhor serviço e maior satisfação do cliente;

·        Acesso independente do local para administradores de rede, permitindo uma fácil solução de problemas e apoio;

·        Acesso em tempo real a reuniões de grupos de estudo e links de pesquisa para estudantes.

4 - IEEE 802.11 e 802.11b

Com autoridade em LAN mundialmente reconhecida, o comitê 802 do IEEE estabeleceu as normas que têm guiado a indústria de redes locais nas últimas duas décadas, incluindo a Ethernet 802.3, Token Ring 802.5 e a Fast Ethernet 100Base-T 802.3z.

            Em 1997, após sete anos de trabalho, o IEEE publicou o 802.11, a primeira norma de WLANs internacionalmente aceita. Em setembro de 1999, foi ratificada a emenda conhecida como 802.11b “High Rate”, acrescentando duas velocidades mais elevadas: 5,5 e 11 Mbits/s.

            Com a WLAN 802.11b, os usuários móveis podem ter os mesmos níveis de desempenho, throuhput e disponibilidade da Ethernet. A tecnologia baseada nas normas permite que os administradores montem redes que combinam mais uma solução LAN para melhor se adequarem às necessidades de seus negócios e do usuário.

            Como todas as normas IEEE 802, A 802.11 concentra-se nos dois níveis inferiores do modelo OSI, a camada física e a camada de ligação (figura 4.1). Qualquer aplicação, sistema de operação em rede ou protocolo LAN, inclusive o TCP/IP e o Novel NetWare, funcionará em uma WLAN 802.11 com a mesma facilidade com que funciona na Ethernet.

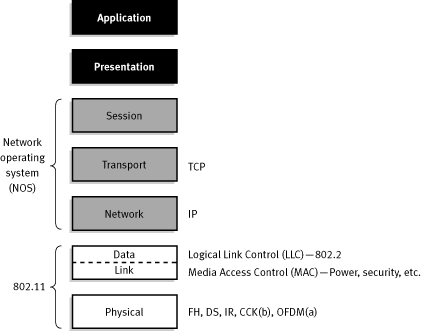

Figura 4.1 – A norma 802.11 e o modelo OSI.



A arquitetura básica, características e serviços do 802.11b são definidos pela norma 802.11 original. A especificação 802.11b afeta apenas a camada física, acrescentando taxas de dados mais altas e conectividade mais robusta.





4.1 - Modos de Operação:



A norma IEEE 802.11 define dois equipamentos: uma estação sem fio, que é normalmente um PC equipado com uma placa de rede sem fio (NIC) e um ponto de acesso (AP), que atua como um hub entre a rede sem fio e a rede cabeada.

Em geral, um ponto de acesso consiste de um rádio, uma interface com a rede cabeada e um software de ligação. O acesso atua como a estação-base para a rede sem fio, agregando acesso a múltiplas estações sem fio podem ser uma placa de PC 802.11, PCI ou NICs ISA, ou ainda soluções incorporadas para clientes que não sejam PCs (como um aparelho telefônico baseado na 802.11).

A norma IEEE 802.11 define dois modos de operação:

·        Modo infra-estrutura;

·        Modo ad hoc.

No modo infra-estrutura (figura 4.2), a rede sem fio consiste de pelo menos um ponto de acesso conectado à infra-estrutura da rede com fio e um conjunto de estações sem fio. Essa configuração é chamada de Conjunto de Serviço Básico (BSS, do inglês Basic Service Set). Um conjunto de Serviço Ampliado (ESS, do inglês Extended Service Set) compreende dois ou mais BSS formando uma única sub-rede. Como a maioria das WLANs corporativas requer acesso à LAN cabeada para os serviços (servidores de arquivos, impressoras, links de Internet), elas irão operar no modo infra-estrutura.

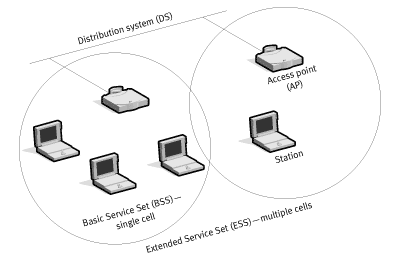

Figura 4.2 – Modo infra-estrutura



O modo ah hoc (também chamado de modo par a par ou Conjunto de Serviço Básico Independente  ou IBSS, do inglês Inpendent Basic Service Set) é simplesmente um conjunto de fio que se comunicam diretamente com outra, sem usar um ponto de acesso ou qualquer conexão com a rede cabeada (figura 4.3). Este modo é útil para instalação rápida e fácil de uma rede sem fio em qualquer lugar onde não exista uma infra-estrutura wireless ou onde esta não seja necessária para os serviços – como num quarto de hotel centro de convenções ou aeroporto, ou onde o acesso à rede cabeada for impossível (como no caso de um consultor na instalação de um cliente).

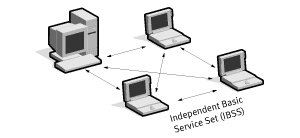

Figura 4.3 – O modo ad hoc








4.2- A Camada Física do IEEE 802.11



As três camadas físicas originalmente definidas no IEEE 802.11 incluem duas técnicas de rádio de spread spectrum e uma especificação de infravermelho difuso. As normas baseadas em rádio operam numa banda ISM de 2,4 GHz. Essas bandas de freqüência são reconhecidas por agências reguladoras internacionais, como a FCC (EUA), ETSI (Europa) e MKK (Japão) para operações de rádio não licenciadas. Assim, os produtos baseados no IEEE 802.11 não exigem do usuário uma licença ou treinamento especial. As técnicas de spread spectrum, além de satisfazerem às exigências regulatórias, aumentam a confiabilidade, elevam o throughput e permitem que muitos produtos não relacionados compartilhem do espectro sem uma cooperação explícita e com uma interferência mínima.

A norma original 802.11 define as taxas de dados de 1 e 2 Mbit/s via ondas de rádio usando FHSS- Frequency Hopping Spread Spectrum ou DSSS – Direct Sequence Spread Spectrum. Ë importante notar que o FHSS e DSSS são mecanismos de sinais fundamentalmente diferentes e não operam entre si.

Usando –se a técnica FHSS, a banda de 2,4 Ghz é dividida em 75 subcanais de 1MHz. O transmissor e o receptor combinam um padrão de hopping (salto) e os dados são enviados na seqüência dos subcanais. Cada conversação na rede 802.11 ocorre em um padrão diferente de hopping, projetado para minimizar a chance de dois transmissores usarem o mesmo subcanal simultaneamente.

As técnicas FHSS permitem um projeto de rádio relativamente simples, mas se limitam a velocidades não superiores a 2 Mbit/s. essa limitação é uma conseqüência direta das regulamentações FCC, que restringem a amplitude da banda dos subcanais a 1 MHz. Essas regulações forçam os sistemas FHSS a se propagarem por toda a banda de 2,4 MHz, o que significa que têm de saltar freqüentemente, levando a uma grande perda.

Em contraste, a técnica DSSS divide a banda de 2,4 GHz em 14 canais de 22 MHz. Os canais adjacentes sobrepõem-se uns aos outros parcialmente, três dos 14 permanecendo completamente independentes. Os dados são enviados através de um desses canais de 22 MHz sem que saltem para outros canais. Para compensar o ruído em um dado canal, é usada uma técnica chamada “chipping”. Cada bit dos dados é convertido em uma série de padrões de bit redundantes, chamados “chips”. A redundância inerente a cada chip, aliada à propagação do sinal no canal de 22 MHz, permite uma forma de verificação e correção de erro. Mesmo se parte do sinal for perdida, ainda assim pode, em muitos casos ser recuperada, minimizando a necessidade de retransmissões.

4.2.1- Melhorias na Camada Física



A principal contribuição do acréscimo do 802.11b à norma WLAN foi a padronização do suporte da camada física de duas novas taxas: 5,5 e 11 Mbit/s. Para tanto, o DSSS teve de ser selecionado como a única técnica da camada física para a norma, já que, como se mencionou anteriormente, o salto de freqüência não pode suportar as velocidades mais altas sem que sejam infringidas as regulamentações FCC atuais. O resultado é que os sistemas 802.11b vão interoperar com os sistemas DSSS de 1 e 2 Mbit/s, mas não trabalharão com os sistemas FHSS de 1 e 2 Mbit/s.



4.2.2- Associação, Arquiteturas Celulares e Roaming



A camada MAC 802.11 é responsável pela forma como o cliente se associa a um ponto de acesso. Quando um cliente 802.11 entra na faixa de um ou mais APs, essa camada escolhe um ponto de acesso com o qual se associar, baseado na potência de sinal e taxas de erros do pacote. Uma vez aceito pelo ponto de acesso, o cliente sintoniza o canal de rádio ao qual o ponto de acesso está ligado. Periodicamente, são pesquisados todos os canais 802.11para sintonizar um outro ponto de acesso com melhores características de desempenho. Fica-se estabelecido que este novo ponto é melhor, o cliente se associa novamente, sintonizando o canal de rádio com o qual o novo ponto de acesso está ligado (figura 4.4).

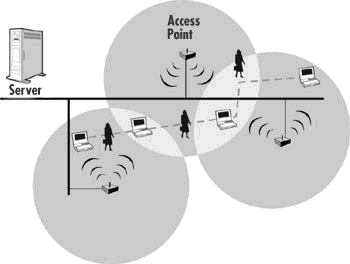

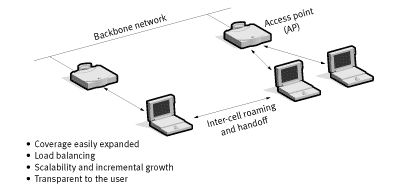

Figura 4.4 – Roaming do ponto de acesso




A reassociação normalmente ocorre porque a estação sem fio fisicamente afastada do ponto de acesso original, enfraquecendo o sinal. Em outros casos, a reassociação ocorre devido a uma mudança nas características do rádio no edifício, ou devido simplesmente a um intenso tráfego na rede no ponto de acesso original. Neste último caso, a função é conhecida como “equilíbrio de carga”, já que sua função básica é a distribuição eficiente da carga total de WLAN pela estrutura wireless disponível.

Este processo de dinamicamente se associar e reassociar a APs permite ao projetista da rede montar as WLANs com uma cobertura bastante ampla, criando uma série de células 802.11 sobrepostas dentro do edifício ou dentro de um campus. Para ter sucesso, o ideal é que o projetista empregue a “reutilização de canal”, tendo o cuidado de ligar cada ponto de acesso em um canal DSSS que não se sobreponha ao canal usado por um ponto de acesso vizinho (figura 4.5). Como visto anteriormente, enquanto há 14 canais parcialmente sobrepostos especificados no DSSS 802.11, há apenas três canais que de nenhuma forma se sobrepõem e estes são os melhores para o uso da cobertura multicelular. Se dois APs estão na faixa um do outro e ligados aos mesmos canais, ou canais sobrepostos, um pode causar interferência no outro, diminuindo assim a amplitude total da faixa disponível na área de sobreposição.

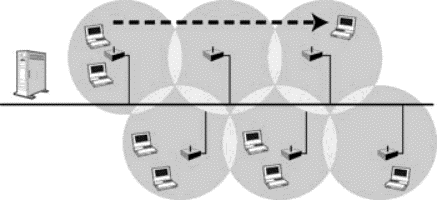

Figura 4.5 – Roaming ilimitado




4.2.3- Gerenciamento de Energia:



A norma dá suporte à conservação de energia para aumentar a vida útil das baterias dos dispositivos portáteis. Há dois modos de utilização da energia, chamados de “Advertência Contínua” e “Economia de Energia”. No primeiro, o rádio está sem[pré ligado e despendendo energia, enquanto no último, o rádio fica em stand-by, com o ponto de acesso na fila de espera de dados. O rádio desperta periodicamente a tempo de receber sinais regulares de avisos do ponto de acesso. O rádio desperta periodicamente a tempo de receber sinais regulares de aviso do ponto de acesso. O sinal inclui informações sobre as estações com tráfego à espera e o cliente pode, então despertar mediante notificação do sinal e receber seus dados, voltando em seguida a ficar em stand-by.



4.2.4 – Segurança:



O 802.11 oferece às duas camadas MAC (camada 2 OSI) os mecanismos de controle de acesso e criptografia, com o objetivo de suprir as WLANs com segurança equivalente à das tecnologias com fio.



5 – Considerações sobre a escolha de uma WLAN:



Existem muitas formas para os fornecedores deste produto se diferenciarem dos outros no mercado, as quais afetariam a decisão de compra do cliente. A seguir, vamos detalhar algumas destas áreas.





5.1- Facilidade de Montagem:



Para se montar uma WLAN, deve-se instalar e configurar os APs e placas de PC. A parte mais importante deste trabalho é colocação correta dos APs. A localização do ponto de acesso é que assegura a cobertura e o desempenho exigidos pelo projeto da rede. Há vários procedimentos que ajudam no processo de instalação:

·        Pesquisa da área: Para as LANs totalmente sem fio que empregam uma arquitetura celular, a localização apropriada dos APs é melhor determinada fazendo-se uma pesquisa de área: a pessoas que está instalando a WLAN pode alocar os APs e registrar a potência do sinal e qualidade da informação enquanto se movimenta pela área de cobertura pretendida. Apesar de a maioria dos representantes oferecer uma ferramenta para pesquisa de área, estes dispositivos variam, tanto na quantidade e qualidade de informação que oferecem, como também na capacidade de registro e comunicação.

·        Energia via Ethernet: Algumas empresas fornecem APs que podem ser energizados no cabo da Ethernet que conecta o ponto de acesso à rede cabeada. Isso é geralmente implementado por um dispositivo, no distribuidor, que recebe a alimentação CA e a conexão de dados do comutador com fio e do qual sai então a alimentação CC via pares não utilizados no cabeamento da rede entre módulo e ponto de acesso. Isto elimina a necessidade de levar um cabo de energia até o ponto de acesso (geralmente localizado na parede ou no teto), tornando a instalação mais rápida e mais barata.

·        NIC de uso fácil e ferramentas de configuração do ponto de acesso. Uma vez instalado, tanto os APs quanto o NIC devem ser configurados para o uso. Como com qualquer produto técnico, a qualidade da interface do usuário determina a quantidade de tempo gasto para configurar a rede operação. Além disso, algumas empresas fornecem ferramentas para a configuração mais geral dos pontos de acesso na mesma rede, facilitando bastante a montagem. Afinal, ter vários métodos para chegar ao ponto de acesso é útil para garantir uma montagem simples. Entre as opções de configuração, estão as seguintes: telnet; base WEB; Ethernet, de uma estação sem fio ou via uma porta serial construída no ponto de acesso.



5.2 – Facilidade de Manuseio:



Como a WLAN 802.11 difere da 802.3 e 802.5 apenas nas camadas OSI 1 e 2, é de se esperar que seus produtos tenham pelo menos o mesmo nível de operacionalidade que os produtos da rede cabeada. No mínimo, tais produtos deveriam vir com suporte SNMP 2, de modo que possam ser automaticamente encontrados e operados usando-se as mesmas ferramentas empregadas no equipamento LAN com fio. E deve-se avaliar cuidadosamente o que pode ser controlado via MIB SNMP. Alguns produtos medem e controlam diversas varáveis da Ethernet e de rádio no ponto de acesso, enquanto outros oferecem apenas o MIB Ethernet básico.

            Além do SNMP, é importante ser capaz de configurar e testar os APs via uma interface fácil de usar, como o web browser. Por esta razão, alguns fornecedores construíram servidores web em seus APs. Em resumo, a capacidade de operar, configurar e elevar o nível dos APs em grupos simplifica a administração dos WLAN.



5.3 – Alcance e Thoughput:



As WLANs 802.11b se comunicam usando ondas de rádio porque estas penetram em estruturas internas e podem se refletir em torno de obstáculos. O throughput da WLAN depende de vários fatores, como o número de usuários, o alcance microcelular, interferência, a propagação por vias múltiplas, o suporte dos padrões e o tipo de hardware. É claro que qualquer problema que afete o tráfego de dados nas rede cabeada, como lat6encia e estrangulamentos, também afetará a parte sem fio.

Quanto ao alcance, o maior nem sempre é o melhor. Por exemplo se a exigência da rede é de um alto desempenho (5,5 ou 11 Mbit/s) e de uma cobertura completa, um alcance longo a velocidades baixas (1 e 2 Mbit/s) pode dificultar o emprego do padrão de reutilização do canal mantendo –se o elevado desempenho.



5.4 – Mobilidade:



Embora o 802.11b defina como uma estação se associa aos APs, não se estabelece como os APs rastreiam os usuários enquanto caminham – se na camada 2 entre dois APs na mesma sub-rede, ou na camada 3 quando o usuário atravessa o limite entre as sub-redes.

A primeira questão é tratada pelos protocolos inter-AP específicos dos fabricantes, os quais variam quanto ao desempenho. Se o protocolo não for eficiente, os pacotes podem ser perdidos durante o percurso do usuário entre os pontos de acesso.

É provável que o WECA e o IEEE criem normas nesta área.

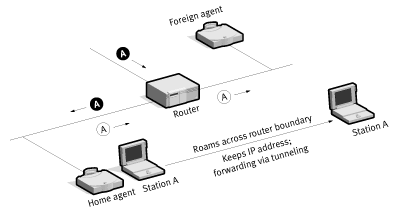

Figura 5.1 – IP Móvel



A segunda questão é tratada pelos mecanismos de deslocamento da camada 3. O mais popular desses mecanismos é o IP Móvel (figura 5.1), o qual é atualmente conhecido como “RFC 2002”na IETF – Força Tarefa de Engenharia da Internet. O IP Móvel funciona com um ponto de acesso designado como “home agent” (agente doméstico) para cada usuário. Assim que a estação sai da área doméstica e entra em uma nova, o novo ponto de acesso pergunta á estação seu home agent. Uma vez localizado, um pacote de expedição é estabelecido automaticamente entre os dois pontos de acesso, para garantir que o endereço IP do usuário seja preservado e eu o usuário possa receber com clareza os seus dados. Como o IP móvel não está finalizado, os fornecedores podem oferecer seus protocolos usando técnicas semelhantes para garantir que o tráfego de IP siga um usuário através de redes separadas por um roteador (por exemplo, através de múltiplos prédios).

Uma alternativa incompleta, mas útil, para o problema de deslocamento da camada 3 é implementar o DHCP – Dynamic Host Configuration Protocol em toda a rede. O DHCP permite que qualquer usuário que feche ou desligue o seu computador portátil antes de cruzar para uma nova rede e obtenha automaticamente um novo endereço IP ao ligar ou reiniciar seu notebook.



5.5 – Garantia:



A criptigrafia WEP de 40 bits incorporada nas WLANs 802.11b deveria ser suficiente para maioria de seus  usos. No entanto, a segurança WLAN deve estar integrada à estratégia de segurança geral da rede. Em particular, um usuário pode implementar uma criptografia da estrutura da rede, como a IPSec, tanto nas partes com e sem fio, eliminando a necessidade de ter a segurança 802.11 in loco. Ou os usuários podem preferir que outros aplicativos codifiquem os seus própiris dados, assim garantindo que todos os dados  da rede, como os endereços IP e MAC, sejam criptografados junto com a carga útil dos dados.



5.6 – Custo:



Os custos de hardware incluem o acréscimo de APs à infra estrutura da rede de placas adaptadoras WLAN em todos os dispositivos e computadores. O número de APs depende da área de cobertura, do número de usuários e dos tipos de serviços necessários. A área de cobertura de cada ponto de acesso estende em um raio. As ‘zonas”dos pontos de acesso quase sempre se sobrepõem para garantir uma cobertura total. Fica claro que os custos de hardware dependerão de fatores como a exigência de desempenho, a exigência de cobertura e o alcance do produto nas diferentes taxas de dados.

Além dos custos do equipamento, o cliente deve levar em conta a despesa com a instalação e com a manutenção, incluindo os custos com um produto de baixa qualidade. Produtos simples de instalar, de usar e operar e com um desempenho acima de suas especificações vale um investimento inicial maior. Os aspectos mencionados, como energia via Ethernet, melhor configuração dos APs e as ferramentas de operação diminuem o custo geral da WLAN.

6. Wireless Aplication Protocol

 6.1 Vista Geral

O Wireless Application Protocol (WAP) é um tópico atual que já foi muito discutido na industria de comunicações móveis e fora dela. O WAP é um protocolo simples, uma maneira estandardizada para os telefones móveis falarem com um servidor instalado na rede de telemóveis.

O WAP é um desenvolvimento importante na indústria wireless, por causa da sua tentativa de desenvolvimento de um standard aberto para protocolos wireless independentemente do vendedor ou airlink.

O WAP possui uma arquitetura em camadas como a mostrada abaixo.

Wireless Application Environment (WAE)

Wireless Session Protocol (WSP)

Wireless Transaction Protocol (WTP)

Wireless Transport Layer Security (WTLS)

Wireless Datagram Protocol (WDP)

Bearers e.g. Data, SMS, USSD

6.2 WAE

A arquitetura WAE inclui todos os elementos da arquitetura WAP relacionados com a execução e especificação de aplicações. A arquitetura WAE foca-se principalmente nos aspectos da arquitetura do sistema WAP do lado do cliente, mais precisamente, itens relacionados com user agents. Especificamente, a arquitetura WAE é definida primariamente em termos de esquemas de networking, formatos de contents, linguagens de programação e serviços partilhados. As interfaces não fazem parte do standard e são específicos a uma implementação particular. Assim, pode-se implementar o WAE numa variedade de maneiras sem comprometer portabilidade e interoperabilidade, o que é adequado para ser usado com um modelo browser, semelhante ao usado na WWW. A Internet e a WWW são a inspiração e motivação atrás de várias partes da especificação WAE, o implica o uso de uma aproximação semelhante para o WAE.

6.2.1 O Modelo WWW

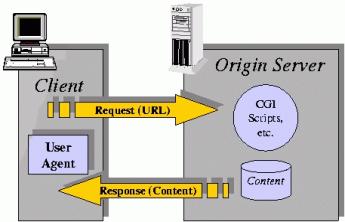

Figura 6.1: Modelo lógico WWW

A WWW fornece um modelo lógico muito específico e poderoso. As aplicações apresentam os conteúdos aos clientes num conjunto de formatos standard de dados que são apresentados por agentes (user agents) do lado do cliente conhecido por Web browsers. Tipicamente, o user agent envia um request de um ou mais objectos de dados a um servidor, que responde com os dados requisitados num dos formatos standard conhecidos pelo user agent (ex:HTML).

Os standards WWW incluem todos os mecanismos necessários para construir um ambiente para qualquer objetivo:

O modelo e infra-estrutura da WWW permitiram aos utilizadores alcançarem facilmente um vasto número de aplicações e informação, e aos autores distribuírem conteúdos e serviços a uma grande comunidade de clientes, usando vários use agents (Netscape Navigator, Internet Explorer,...).



6.2.2 O Modelo WAE

O WAE adota um modelo que segue de perto o modelo WWW. Todo o conteúdo é especificado em formatos que são parecidos aos formatos da Internet. O conteúdo é transportado usando protocolos standard no domínio WWW, e um protocolo semelhante ao HTTP, mas otimizado para domínios wireless. O WAE usa standards WWW sempre que possível incluindo métodos de authoring e publishing sempre que possível. A arquitetura WAE permite que todos os conteúdos e serviços sejam recolhidos de servidores Web standard, usando URLs standard da WWW.

O WAE melhora alguns dos standards WWW para melhor refletir as características da rede e dispositivos usados. Extensões WAE são adicionadas para suporte de Serviços Móveis de Rede tais como Call Control e Messaging. É dedicada uma atenção particular às restrições de memória e CPU dos terminais móveis. Suporte para larguras de banda pequenas e altas latência está também incluído.

O WAE assume a existência de funcionalidades de gateway responsáveis pela codificação dos dados transferidos de e para o cliente móvel. O objetivo da codificação dos dados é minimizar o tamanho desses dados enviados por ar, e a energia gasta para o cliente processar esses dados. A funcionalidade gateway pode ser adicionada a servidores já existentes ou colocada em gateways dedicados, como mostra a figura 64.2:

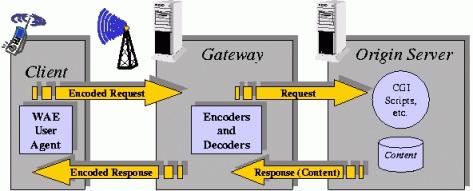

Figura 6.2: Modelo lógico WAE



Os elementos principais do modelo WAE incluem:

Software no dispositivo do cliente que funcionalidades específicas para o utilizador. Os user agents como browsers são integrados na arquitetura WAP. Estes interpretam o conteúdo de rede referenciado por um URL. O WAE inclui user agents para dois tipos primários de conteúdos: Wireless Markup Language (WML) codificada e Wireless Markup Language Script (WMLScript).

Aplicações ou serviços nos servidores originais que produzem formatos standard de conteúdos em resposta a um request de user agents no terminal móvel. O WAE não especifica nenhum gerador, mas espera que exista uma grande variedade a correr nos servidores HTTP usados na WWW atualmente.

Um conjunto de codificação de conteúdos bem definido, permitindo a um user agent WAE navegar convenientemente por conteúdos da Web. Codificação de conteúdos standard inclui codificação comprimida para WML, bytecode para WMLScript, formatos standard para imagens, formato para contentor multi-part e formatos para agendas e negócios.

Uma coleção de extensões específicas para telefonia para mecanismos de controlo aspectos e chamadas que disponibilize aos autores Serviços de Rede Móvel avançados.

A arquitetura WAE resultante serve a um modelo que:

Tipicamente, um utilizador num terminal envia um request de conteúdo. Contudo, nem todo o conteúdo devolvido ao terminal resulta do request do lado do terminal. Por exemplo, o WTA inclui mecanismos que permitem aos servidores de origem entregarem conteúdos gerados ao terminal sem que este o tenha requestado (figura 6.3):

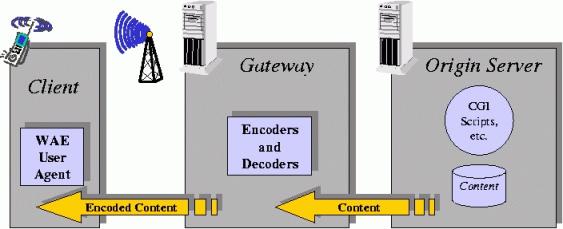

Figura 6.3: The WAE Push-Based Model



Em alguns casos, o que é devolvido ao dispositivo vai depender das características desse dispositivo. As características do user agent são comunicadas ao servidor através de mecanismos standard de negociação que permitem às aplicações no servidor determinar as características do terminal móvel. O WAE define um conjunto de capacidades para o user agent que serão trocadas usando mecanismos WSP. Estas capacidades incluem características globais como versão do WML e WMLScript, suporte de virgula flutuante, formatos de imagem, e por aí adiante.

6.2.3 URL Naming

A arquitetura WAE depende muito nos URLs da WWW e na semântica HTTP. O WAE assume:

O WAE é baseado na arquitetura usada para os servidores de proxy usados para a WWW. A situação em que um user agent tem que se conectar através de um servidor de proxy para alcançar um servidor de origem (i.e. o servidor que contém o conteúdo desejado) é muito parecido ao caos de um dispositivo móvel a aceder a um servidor através de um gateway.

A maioria das conexões entre browser e gateways usa WSP, independentemente do protocolo do servidor destino. O URL, usado para distinguir o conteúdo desejado, especifica sempre o protocolo usado pelo servidor destino, sem ter em conta o protocolo usado pelo browser para conectar a gateway. Em outras palavras, o URL refere-se apenas ao protocolo do servidor de destino e não tem peso nos protocolos que serão usados nas conexões intermédias.

Em adição a executar a conversão de protocolo pela tradução de requests a partir do WSP para outros protocolos e as respostas para WSP, o gateway também executa conversão de conteúdo. Isto é análogo às  proxies HTML/HTTP disponíveis na Web hoje.

Atualmente, espera-se apenas que um esquema seja suportado pelos user agent WAE:

6.2.4 Componentes do WAE

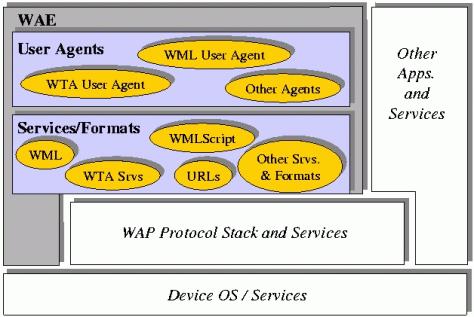

Figura 6.4: WAE Client Components

Como está ilustrado na figura, o WAE está dividido em duas camadas lógicas:

O WAE separa serviços de user agents e assume um ambiente com múltiplos user agents. Esta vista lógica, contudo, não implica ou sugere nenhuma implementação. Por exemplo, as implementações WAE podem escolher combinar todos os serviços num único user agent. Outros podem distribuir os serviços por vários user agents. A estrutura resultante da implementação WAE é determinada pelas decisões de desenho dos seus implementadores e devem ser guiadas por restrições e objetivos específicos do ambiente a que foi destinado.

6.2.4.1 WAE User Agents



O user agent WML é um agente fundamental do WAE. Contudo, o WAE não é limitado a um agente WML. O WAE permite a integração de user agent específicos para um domínio com arquiteturas e ambientes variados. Em particular, um user agent WTA foi especificado como uma extensão à especificação WAE para ambientes de telefonia móvel.

O WAE não especifica formalmente quaisquer user agents. As características e aspectos de um user agent são deixadas a cargo dos implementadores . Em vez disso, o WAE apenas define serviços e formatos fundamentais que são necessários para assegurar interoperabilidade entre implementações.



6.2.4.2 Serviços e Formatos WAE



A camada de serviços e formatos WAE inclui o amontoado de contribuições técnicas ao esforço WAE. Eis os serviços WAE e formatos suportados:

q       WML

O WML é uma linguagem de documentos. Em particular, é uma aplicação de uma linguagem de markup generalizada. O WML partilha uma herança com o HTML e Handheld Device Markup Language. O WML é especificado como um tipo de documento XML. É otimizado para especificar apresentações e interação do utilizador em dispositivos de capacidades limitadas tais como telefones e outros terminais móveis wireless.

O WML foi desenhado tendo em conta as restrições dos dispositivos a que se destina, incluindo banda estreita das conexões, mostradores pequenos, memória limitada, e recursos computacionais limitados. Dada a grande variedade dos terminais para os quais o WAP se destina, foi tomado muito cuidado na distribuição de apresentação de responsabilidades entre o autor e a implementação do browser.

O WML possui uma grande variedade de aspectos:

O WML disponibiliza aos autores os meios para especificar textos e imagens que serão apresentados aos utilizadores. Tal como com outras linguagens de markup, o WML requer que o autor especifique a apresentação e termos muito gerais e confere ao user agent uma grande liberdade para determinar exactamente como a informação é apresentada.

O WML suporta vários elementos para solicitar o input do utilizador. Os elementos podem ser combinados em uma ou mais cards (a informação recolhida dos servidores Web é dividida em cards: o utilizador navega para uma card, vê o conteúdo, pode fazer escolhas, e depois move-se para outra). Todos os requests para um input do utilizador são feitos em termos abstratos, dando ao user agent a liberdade de optimizar o aspecto para um dispositivo particular. O user agent é livre de escolher como apresentar os controles para dar resposta aos input requests. Pode, por exemplo, ligar os controles a teclas do dispositivo, a comandos de voz, etc.

O WML permite vários mecanismos de navegação usando URLs. A Navegação inclui hyperlinks estilo HTML, elementos de navegação entre cards, tal como elementos de história de navegação.

O conjunto de caracteres do WML é UNICODE, o que permite a apresentação da maioria das línguas e dialetos.

A especificação abstrata do layout e apresentação permite aos vendedores de terminais e dispositivos controlarem o MMI dos seus produtos.

O WML possui uma variedade de tecnologias para otimizar as comunicações em dispositivos de banda estreita. Isto inclui a possibilidade de especificar cards múltiplas numa transferência na rede apenas. O WML também inclui outros mecanismos para melhorar o tempo de resposta, minimizar a necessidade de requests aos servidores de origem, e as trocas de dados pelo ar. Por exemplo, o WML permite ao autor parametrizar ou passar variáveis a um contexto subseqüente.

q       WMLScript



O WMLScript é uma linguagem de scripting leve. Realça as capacidades standard de browsing do WML com capacidades comportamentais, adiciona inteligência ao cliente, disponibiliza um mecanismo conveniente para aceder ao dispositivo e aos seus periféricos, e reduz a necessidade de round-trips ao origin server.

O WMLScript é baseado num subconjunto da linguagem JavaScript da WWW, mas refinado para dispositivos narrow-band, integra-se com o WML, e permite a integração no futuro de serviços e aplicações in-device.

O WMLScript disponibiliza ao programador de aplicações as capacidades de:

q       URLs

O WAE assume um conjunto rico de serviços URL que os user agents podem usar. Em particular, o WAE depende muito em semântica HTTP e HTML URL. Em alguns casos, os componentes WAE estendem a semântica URL, tal como no WML, onde fragmentos URL foram estendidos para permitir o link a funções WMLScript.

q       WAE Content Formats

O WAE inclui um conjunto de formatos pré-definidos para facilitar as trocas de dados. O método de troca depende dos dados e dos user agents destinatários. Os dois formatos mais importantes são o WML e WMLScript bytecode. O WAE define codificações para estes formatos que tornam a transmissão mais eficiente, e minimizam o esforço computacional necessário.

Em adição, são definidos outros formatos para tipo de dados incluindo:

6.2.5 WML and WMLScript Exchanges



A figura apresenta as diferentes partes da arquitetura lógica assumida por um user agent WML:



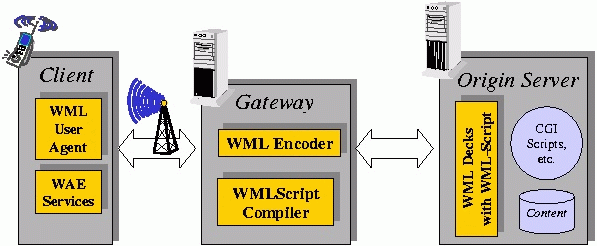

Figura 6.5: WML User Agent logical architecture



Contudo, a existência de gateway não é obrigatória, tal como está ilustrado na figura... Em particular, a localização onde a codificação e compilação são feitas não interessa ao WAE. É concebível que alguns servidores de origem possuam codificadores WML e compiladores de WMLScript. Pode também ser possível em certos casos, guardar estaticamente serviços particulares e formatos bytecode eliminando a necessidade de executar qualquer conversão on-the-fly.





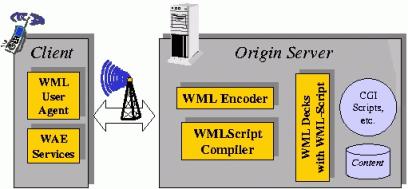

Figura 6.6 WML User Agent logical architecture (without a gateway)



6.3 WSP



O Wireless Session Protocol é constituído por uma família de protocolos de nível de sessão para operações remotas entre um cliente e um proxy ou servidor.



6.3.1 Modelo de Referência

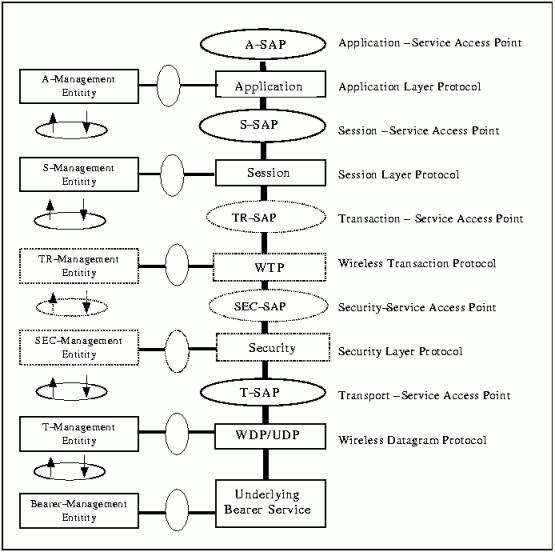

Um modelo da pilha de protocolos WAP está ilustrado na figura. Os protocolos WAP e as sua funções estão organizados em camadas num estilo parecido com o modelo OSI.

Figura 6.7: Modelo de Referência



O WSP está desenhado para funcionar nos serviços de transação e datagrama. Assume-se que a Segurança é uma camada opcional acima da camada de transporte. Assume-se que as entidades de gestão de transação, sessão ou aplicação providenciam o suporte adicional que é necessário para estabelecer conexões seguras. Este suporte não é fornecido pelos protocolos WSP diretamente. O próprio WSP não requer uma camada de segurança; contudo, aplicações que usem WSP podem requere-lo.



6.3.2 WSP Features

O WSP fornece os meios para troca organizada de conteúdos entre aplicações cliente/servidor. Especificamente, fornece os meios para:

  1. Estabelecer uma sessão fiável entre o cliente e o servidor e acabar a sessão de uma maneira ordeira.
  2. Acordar num nível comum de funcionalidade de protocolo usando capacidades de negociação.
  3. Trocar conteúdos entre cliente e servidor usando uma codificação compacta:
  4. Suspender e retomar a sessão.

Os serviços e protocolos (WSP) definidos atualmente servem bem para aplicações estilo browser. O WSP define dois protocolos: um fornece serviços de sessão em modo de conexão sobre um serviço de transação, e outro fornece, serviços sem conexão e não confirmados sobre um serviço de transporte de datagramas. O serviço não orientado à conexão é mais apropriado para quando as aplicações não precisam de passar dados de forma fiável nem de confirmação. Pode ser usado sem mesmo estabelecer uma sessão.

Em adição a aspectos gerais, o WSP oferece meios para:

1.      Métodos request-reply extensíveis

2.      Objetos compostos

3.      Negociação de tipo de conteúdo

6.3.2.1 Funcionalidade Básica

O centro do esquema WSP é uma forma binária do HTTP. Conseqüentemente, os requests enviados as um servidor e respostas devolvidas ao cliente podem incluir cabeçalhos e dados. Todos os métodos definidos pelo HTTP/1.1 são suportados.

O WSP permite transferência de dados por tipo para a camada de aplicação. Os cabeçalho de conteúdo (content headers)HTTP/1.1 são usados para definir tipo de conteúdo, codificação de conjunto de caracteres, linguagens, etc., de uma maneira extensível. Contudo, codificações binárias compactas são definidas para que os cabeçalhos well-known reduzam o overhead do protocolo. O WSP também especifica um formato de dados compostos compacto, que fornece cabeçalho de conteúdo para cada componente dentro do objeto de dados compostos. Isto é uma forma binária semanticamente equivalente ao formato MIME usado pelo HTTP/1.1

O WSP por si próprio não interpreta a informação no cabeçalho nos requests e replies. Como parte do processo de criação de sessão, os cabeçalhos request e reply que se mantêm constantes durante a vida da sessão podem ser trocados entre utilizadores de serviços no cliente e servidor. Estes podem incluir tipos de conteúdos aceitáveis, linguagens, capacidades do dispositivo, e outros parâmetros estáticos. O WSP passará pelos cabeçalhos de sessão do cliente e servidor tal como por cabeçalhos de request e resposta sem adições ou remoções.

O ciclo de vida de uma sessão WSP não está associada ao transporte subjacente. A sessão pode ser suspensa enquanto está inativa para libertar recursos da rede ou poupar a bateria. Um protocolo leve de restabelecimento de sessão permite à sessão ser retomada sem o overhead do estabelecimento total. A sessão pode ser retomada sobre uma rede portadora diferente.

6.3.2.2 Funcionalidade Estendida

O WSP permite que capacidades estendidas sejam negociadas entre pares. Isto permite tanto implementações de alta performance e complexas em características, como implementações pequenas, básicas e simples.

O WSP disponibiliza um mecanismo opcional para ligar informação de cabeçalho ao acknowledgement de uma transação. Isto permite que a aplicação do cliente comunique informação específica acerca da transação completa de volta ao servidor.

O WSP permite transferências de dados push e pull. Pull é feito usando o mecanismo request/response do HTTP/1.1. Por outro lado existem três mecanismos de push:

O mecanismo de push de dados confirmado permite ao servidor enviar data ao servidor a qualquer hora durante a sessão. O servidor recebe a confirmação.

O push não confirmado dentro de uma sessão existente executa uma função semelhante ao push de dados fiável, mas sem confirmação. Para o terceiro caso (não confirmado sem existência de sessão), é assumido um contexto default de sessão.

O WSP suporta opcionalmente requests assíncronos, para que um cliente possa submeter requests múltiplos ao servidor simultaneamente. Isto melhora a utilização do airtime na medida em que múltiplos request e replies podem ser aglomerados em menos mensagens. Isto também melhora a latência uma vez que cada request pode ser enviado ao cliente à medida que estes fiam disponíveis.



6.4 Protocolo WTP



6.4.1 Características do protocolo

Classe 0: Invoke Message não fiável sem mensagem resultante

Classe 1: Invoke Message fiável sem mensagem resultante

Classe 2: Invoke Message fiável com uma mensagem resultante fiável.

6.4.2 Classes de Transações

A classe de transação é escolhida pelo Iniciador e indicada na invoke message enviada o Responder. As classes de transação não podem ser negociadas.

6.4.2.1 Classe O:

Transações de classe 0 fornecem serviço de datagrama não fiável. Pode ser usado por aplicações que requerem um serviço de envio não fiável. A intenção desta classe é aumentar o serviço de transação com a capacidade para uma aplicação usando WTP enviar ocasionalmente datagramas dentro do mesmo contexto de uma sessão existente usando WTP. Não é suposto ser o meio primário de envio de datagramas. As aplicações que precisem de um serviço de datagrama como meio primário de envio de dados deve usar WDP.

O comportamento básico de transações classe 0 é o seguinte: uma Invoke Message é enviada para o Responder. Este não confirma a recepção da mensagem e o Iniciador não retransmite. Para o Iniciador, a transação acaba quando a Invoke Message é enviada. No responder, acaba quando a transação é recebida.

6.4.2.2 Classe1:

As transações de classe 1 fornecem um serviço de datagrama fiável. Pode ser usado por aplicações que precisam de um serviço de envio fiável.

O comportamento básico é o seguinte: Uma invoke message é enviada e confirmada pelo Responder. O Responder mantém informação de estado durante algum tempo após o envio da confirmação, para tratar possíveis reenvios da confirmação caso esta se perca ou o Iniciador retransmita a invoke message. Para o Iniciador, a transação acaba quando recebe a confirmação.

6.4.2.3 Classe 2:

Transações de classe 2 permitem o serviço básico de invocação/resposta. Uma sessão WSP pode consistir de várias transações deste tipo.

O comportamento básico é o seguinte: É enviada uma invoke message ao Responder. O responder responde com exactamente uma mensagem resultado que confirma implicitamente a invoke message. Se o Responder demorar mais a responder à invocação do que o intervalo do seu timer, o responder pode responder com uma confirmação de "hold on" antes de enviar a mensagem resultado, o que impede o Iniciador de retransmitir a mensagem. A mensagem resultado é confirmada pelo Iniciador. O Iniciador mantém informação de estado durante um tempo após ter enviado a confirmação para o caso do Responder reenviar a mensagem resultado. Para o Responder, a transação acaba quando recebe a confirmação.

6.4.3 Relação com outro Protocolos:

O quadro seguinte ilustra onde estão localizados os serviços disponíveis ao utilizador de WTP.

WTP User (e.g. WSP)

WTP

Transaction handling

Re-transmissions, duplicate removal, acknowledgements

Concatenation and separation

[WTLS]

Optionally compression

Optionally encryption

Optionally authentication

Datagram Transport

(e.g. WDP)

Port number addressing

Segmentation and re-assembly (if provided)

Error detection (if provided)

Bearer Network

(e.g. IP, GSM SMS/USSD, IS-136 GUTS)

Routing

Device addressing (IP address, MSISDN)

Segmentation and re-assembly (if provided)

Error detection (if provided)



O WTP está especificado para correr sobre serviço de transporte de datagramas. A unidade de dados do protocolo WTP está localizada no campo de dados do datagrama. Uma vez que os datagramas não são fiáveis, é necessário ao WTP executar retransmissões e enviar confirmações para fornecer um serviço fiável ao utilizador WTP.

O transporte de datagramas para o WAP está definido no WDP. O transporte de datagramas deve encaminhar um datagrama para o utilizador WDP correcto. Normalmente, o utilizador WDP é identificado por um número único de port. A responsabilidade do WDP é fornecer serviços de datagrama ao utilizador WDP, independentemente da capacidade do tipo de rede portadora (bearer). Felizmente, serviços de datagrama são um mecanismo de transporte comum, e a maioria das redes portadoras já fornece esse serviço. Por exemplo, para redes IP, usa-se o UDP para este serviço.

A rede portadora é responsável pelo encaminhamento de datagramas até ao dispositivo destino. O endereçamento é diferente consoante o tipo de rede portadora (endereços IP ou números de telefone). Em adição, algumas redes usam alocação dinâmica de endereços, e é necessário usar um servidor para encontrar o endereço actual de um certo dispositivo. Os endereços de rede dentro da pilha WAP podem incluir o tipo de portadora e o endereço (ex.: ìIP; 123.456.789.123î). A multiplexação de dados de e para múltiplas redes portadoras com espaços de endereçamento diferentes para a mesma pilha WAP ainda não foi especificada.

 6.5 WTLS

6.5.1 Geral

O WTLS está desenhado para funcionar sobre protocolos de transporte orientados à conexão e/ou de transporte de datagramas. A Segurança é uma camada opcional em cima da camada de transporte. A camada de segurança preserva os interfaces dos serviços de transporte. Assume-se que as entidades de gestão de sessão ou aplicação forneçam o suporte adicional necessário para gerir (ex.: iniciar ou terminar) conexões seguras.

6.5.2 Gestão de Conexões WTLS

A gestão de conexões WTLS permite ao cliente conectar-se ao servidor e acordar acerca das opções de protocolo a serem usadas. O estabelecimento de conexões seguras consiste em vários passos e tanto o cliente como o servidor podem interromper a negociação quando o desejarem (ex.: se os parâmetros propostos pelo par (peer) não forem aceitáveis). A negociação pode incluir os parâmetros de segurança (ex.: algoritmos de criptografia e tamanho das chaves), troca de chaves e autenticação. Tanto o utilizador do serviço cliente ou servidor podem terminar a conexão a qualquer momento.

A seqüência primitiva para estabelecer uma conexão com segurança (full handshake) é mostrada na figura

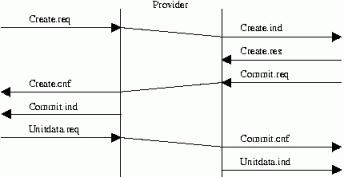

Figura 6.8: Full Handshake



A seqüência primitiva para estabelecimento de uma sessão segura numa maneira otimizada ou abreviada é mostrada na figura:

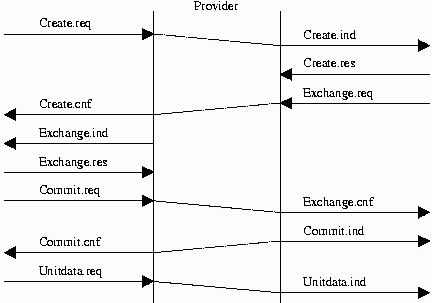

Figura 6.9: Abbreviated or Optimised Handshake



6.6 WDP

6.6.1 Modelo de Referência:

O protocolo WDP opera em cima dos serviços capazes de portar dados suportados por vários tipos de redes. O WDP oferece um serviço consistente aos protocolos superiores da pilha WAP e comunica transparentemente sobre um dos serviços portadores disponíveis.

O modelo da arquitetura do protocolo para o WDP é dado na figura 6.10



Figura 6.10: Wireless Datagram Protocol Architecture

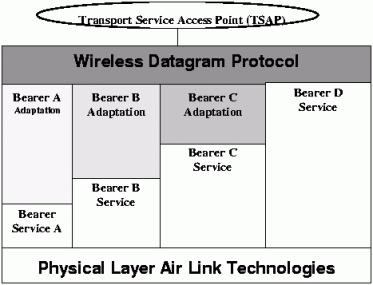

O WDP oferece um serviço consistente no Transport Service Access Point ao protocolo de nível superior do WAP. Esta consistência de serviços permite às aplicações trabalharem de forma transparente sobre os diferentes serviços portadores (bearer services) disponíveis. A altura variável de cada um dos serviços portadores ilustra a diferença nas funções fornecidas pelos portadores e conseqüentemente a diferença no protocolo WDP necessária para operar sobre esses portadores para poder manter a mesma oferta de serviço no Ponto de Acesso ao Serviço de Transporte. Tal é conseguida pela adaptação ao portador.

O WDP pode ser mapeado para diferentes portadores, com características diferentes. Para otimizar o protocolo com respeito a utilização de memória e eficiência da transmissão de radio, o desempenho do protocolo sobre cada portador pode variar. Contudo, o serviço WDP as primitivas de serviço permanecerão as mesmas, mantendo uma interface consistente para as camadas superiores.

6.6.2 Descrição Geral do Protocolo WDP.

A camada UDP opera em cima dos serviços capazes de portar dados suportados pelos vários tipos de rede. Como um serviço geral de datagrama, o WDP oferece um serviço consistente à camada superior da pilha WAP que permite comunicações transparentes sobre um dos serviços portadores disponíveis.

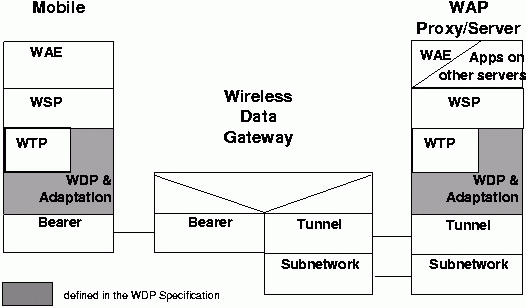

Figura 6.11: General WDP Architecture

O WDP suporta varias comunicações simultâneas a vindas da camada superior sobre um único serviço portador. O numero do port identifica a entidade de camada superior sobre o WDP. Isto pode ser outra camada tal como o WTP ou o WSP, ou uma aplicação como correio eletrônico. Por re-uso dos elementos dos portadores subjacentes, o WDP pode ser implementado para suportar portadores múltiplos e mesmo assim ser otimizado para operação eficiente dentro dos recursos limitados de um dispositivo móvel.

A figura 6.11 mostra um modelo geral da arquitetura do protocolo WAP e como o WDP se encaixa nessa arquitetura.

As áreas sombreadas são as camadas do protocolo em que a especificação WDP é especificamente aplicável. Do lado do Mobile (móvel) o protocolo WDP consiste nos elementos WDP comuns mostrados pela camada com nome WDP. A Adaption Layer é a camada do protocolo WDP que mapeia as funções do protocolo WDP diretamente a um portador específico. A Adaption Layer é diferente para cada portador e trata das capacidades e características específicas daquele serviço do portador. A Bearer Layer (camada portadora) é o serviço portador tal como o SMS ou o USSD do GSM, ou o IS-136 R-Data, ou CDMA Packet Data. Na gateway, a Adaption Layer termina e passa os pacotes WDP para um Servidor/Proxy WAP. Por exemplo, se o portador fosse GSM SMS, o gateway seria GSM SMSC e suportaria um protocolo específico (o protocolo de Tunneling) para executar o interface do SMSC com outros servidores. A "SubNetwork" é uma tecnologia de networking comum que possa ser usada para conectar dois dispositivos em comunicação. Exemplos são WANs baseadas em TCP/IP ou X.25, ou LANs a operar TCP/IP sobre Ethernet. O Servidor/Proxy WAP pode oferecer conteúdos de aplicação ou podem actuar como gateway entre o protocolo wireless WTP e a Internet wired.

6.6.2.1 WDP Management Entity

Esta entidade é usada como interface entre a camada WDP e o ambiente do dispositivo.

Fornece informação à camada WDP acerca de mudanças no ambiente dos dispositivos, os quais podem ter impacto na operação correta do WDP.

O protocolo WDP é desenhado à volta do pressuposto que o ambiente de operação é capaz de transmitir e receber dados. O WDP assume que o dispositivo móvel se encontra dentro das circunstancias seguintes:

A Entidade de Gestão WDP monitorizaria os estado dos serviços/capacidades acima descritos e notificaria a camada WDP se algum dos serviços não estivesse disponível. Como exemplo pode ser o deslocamento do móvel para uma zona não coberta pelo serviço portador.

Uma vez que o WDP Management Entity tem que interagir com vários componentes de um dispositivo que são específicos a cada fabricante, o desenho e implementação desta entidade de gestão são considerados fora do âmbito da especificação WDP, e é um assunto relacionado com a implementação.

6.6.2.2 Processar Erros de Datagramas WDP

O processamento de erros pode acontecer quando datagramas WDP são enviados de um WDP provider para outro. Por exemplo, um gateway para dados wireless pode não conseguir enviar o datagrama para o gateway WAP, ou não está nenhuma aplicação a escutar o port de destino, ou receptor pode não ter espaço suficiente para receber uma mensagem extensa.

6.6.3 WDP Static Conformance Clause

Esta static conformance clause define o conjunto mínimo de aspectos do WDP que podem ser implementados para assegurar que implementações de múltiplos vendedores podem interoperar.

O protocolo WDP opera sobre vários serviços portadores. Cada um destes, para o qual o WDP é especificado suporta serviço de datagrama. É este serviço de datagrama que o WDP usa para suportar as primitivas abstratas de serviços definidas nesta especificação. Para serviços de portador suportando IP, o protocolo WDP tem que ser UDP. Para serviço que não suportem IP, o protocolo WDP definido nesta especificação tem que ser usado. Na tabela seguinte, estão listadas características Opcionais (O) e mandatárias (M) do WDP quando opera sobre um portador que não suporta IP:

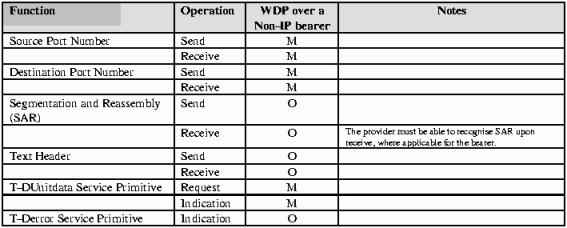

Figura 6.12: WDP Static Conformance Cause for non-IP bearer operation



6.6.4 WDP sobre GSM

6.6.4.1 Perfil GSM SMS

A figura 6.13 ilustra o perfil do protocolo para a camada WDP quando a operar sobre o serviço portador SMS.

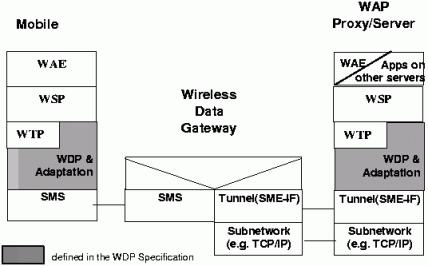

Figura 6.13: WDP over GSM SMS

A figura 6.14 ilustra o perfil do protocolo para a camada WTP quando a operar sobre o serviço portador USSD

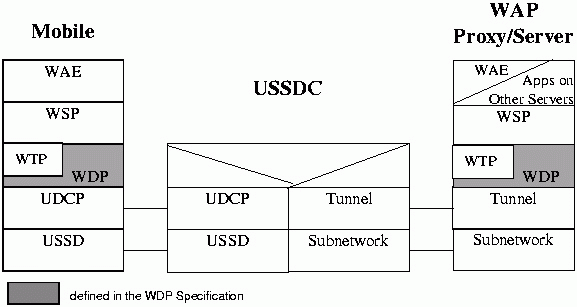

Figura 6.14: WDP over GSM USSD

6.6.4.2 Perfil GSM USSD

O USSD Dialogue Control Protocol (UDCP) é responsável pela gestão do diálogo half-duplex USSD e fornece à camada superior o endereço do Proxy/Servidor WAP.

6.6.4.3 GSM Circuit-Switched Data (GSM CSD)

A figura 6.15 ilustra o perfil de protocolo para a camada WDP quando a operar sobre uma conexão tipo comutação de circuitos de dados. O IWF fornece serviços CSD não transparentes e não está presente em chamadas de dados de circuitos transparentes. O Remote Access Server (RAS) ou o Internet Service Provider (ISP) fornece conectividade à rede Internet para que o disp. Móvel e o proxy server WAP possam comunicar. O Proxy/Servidor WAP pode terminar o WAE ou servir de proxy para outras aplicações na Internet.

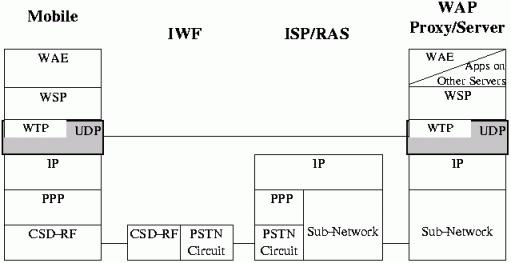

Figura 6.15: WDP over GSM Circuit-Switched Data Channel

6.6.4.4 Perfil GSM GPRS

A figura 6.16 ilustra o perfil de protocolo para a camada WDP quando a operar sobre o serviço portador GPRS. O GPRS suporta IP para o disp. móvel, portanto, UDP/IP fornece serviços de datagrama.

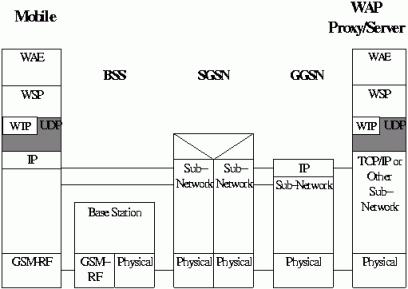

Figura 6.16: WDP over GSM GPRS









4.6.4.5 GSM Cell Broadcast

A figura 6.17 ilustra o perfil de protocolo para a camada WDP quando a operar sobre o serviço portador GSM Cell Broadcast.

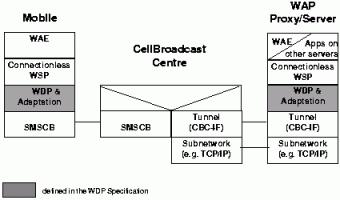

Figura 6.17: WDP over GSM Cell Broadcast

7- Segurança em Wireless LANs

7.1- Redes sem fio versus redes cabeadas

Na medida em que as WLANs se tornam cada vez mais populares, suas vantagens levam as corporações a desejarem integrar suas redes cabeadas a redes wireless. Contudo, administradores de rede são relutantes à utilização de redes wireless a menos que estas redes possam prover o mesmo tipo de segurança, administração e escalabilidade oferecidas pelas redes cabeadas.

Como uma LAN wireless transmite os dados pelo ar, torna-se mais vulnerável a escutas, usuários mascarados, destruição intencional dos dados. Enquanto em uma rede convencional, os cabos estão depositados usualmente dentro de edifícios com limitado acesso de funcionários e relativa segurança, o que minimiza o acesso físico à rede, a WLAN não dispõe de mecanismos físicos para a prevenção destes ataques. Implantar uma rede wireless significa o equivalente a colocar pontos fixos da rede em todo a área do edifício, inclusive do lado de fora dele, no estacionamento, por exemplo.

Estas preocupações são os primeiros pensamentos do administrador de redes ao cogitar a utilização de redes wireless. Contudo, as WLANs tem suas raízes em tecnologias militares, onde a segurança tinha a mais alta prioridade. Seus mecanismos de proteção são muito sofisticados. De fato, é extremamente difícil a um receptor não autorizado ouvir um tráfego WLAN.

As redes wireless incluem um conjunto adicional de medidas e elementos de segurança não disponíveis em redes cabeadas, levando aos especialistas a concluir que as WLANs são muito mais seguras que suas contrapartes fixas.

Estranhamente, as preocupações dos administradores acerca das WLAN são completamente infundadas, e estes administradores não aplicam as mesmas preocupações as suas redes fixas, muito mais vulneráveis aos mesmos ataques que as redes WLANs.

As preocupações de acesso ao meio de transmissão, evidentes no caso das redes sem fio, não são levadas em conta no caso de redes cabeadas. A segurança dos cabos é tomada como certa, e pouca preocupação é dispensada em protegê-los. Na verdade, conforme a tecnologia empregada, sua emissão eletromagnética é tal que o acesso físico direto ao cabo nem mesmo é necessário. Apenas a proximidade ao cabo já é o suficiente para um espião competente. E as vastas quantidades de cabos em uma rede convencional provêm uma grande quantidade de pontos para acesso não autorizado, provando ser a segurança física uma tarefa muito mais complicada nas redes convencionais.

As vulnerabilidades de qualquer rede incluem: ameaças à segurança física da rede, acesso não autorizado ou escutas, ataques realizados por usuários internos a rede (autorizados), etc.

As redes wireless apenas se diferenciam pelas camadas inferiores da acesso (física e enlace), todos os demais serviços e conseqüentes vulnerabilidades permanecem.

Administradores de rede, independentemente de possuírem ou  não segmentos wireless em suas redes, devem possuir os produtos de segurança apropriados para seus ambientes, o nível de segurança apropriado a cada usuário, e um processo contínuo de auditoria das políticas e procedimentos de segurança.

Com relação aos problemas específicos das camadas inferiores, as tecnologias específicas das WLANs, como a já discutida tecnologia de espectro difuso provêm segurança contra escutas indesejadas. Ambas as tecnologias discutidas, Direct-Sequence e Frequency Hopping apresentam grandes dificuldades para usuários não autorizados.

No caso de Direct-Sequence, a escuta precisa conhecer o chipping code, e no caso de Frequency Hopping, o padrão dos saltos de freqüência (hops). Em ambos os casos, a banda de freqüência específica (ou parte dela, no caso de DS) e modulação devem ser conhecidas. Os sistemas de rádio também utilizam uma forma de embaralhamento de dados, por questões técnicas, que auxilia no gerenciamento da sincronização e decodificação dos sinais de rádio. Um receptor não autorizado também teria que conhecer este padrão de embaralhamento.

A normatização 802.11 provê ainda para ambas as camadas MAC (camada 2) controle de acesso e mecanismos de encriptação, que são conhecidos como Wired Equivalent Privacy (WEP), que tem como objetivo prover às redes wireless uma segurança equivalente as suas contrapartes fixas. Para o controle de acesso, o ESSID (também conhecido como WLAN Service Area ID) é programado em todos os pontos de acesso e é requerido aos clientes wireless quando da associação com o ponto de acesso. Além disso, existe a provisão de uma tabela de endereços MAC chamada de Access Control List nos pontos de acesso, que pode ser utilizada para restringir o acesso de clientes cujos endereços MAC não constem da lista.

Para a encriptação dos dados, esta padronização provê um mecanismo opcional de encriptação utilizando um algoritmo de chave pública PRNG com chave de 40 bits da RSA Data Security. Todos os dados recebidos e enviados enquanto o usuário final e o ponto de acesso estão associados são encriptados com este algoritmo. Além disso, quando encriptação é utilizada, o ponto de acesso emite um pacote desafio encriptado a todos os clientes que tentam uma associação. O cliente deve utilizar sua própria chave para encriptar a resposta correta, a fim de autenticar-se e ganhar acesso à rede.

7.2 - Mecanismos de segurança

Além da camada 2, as redes WLANs suportam os mesmos mecanismos de segurança das demais redes 802 para o controle de acesso (tais como logins) e encriptação (tais como IPSec ou encriptação a nível de aplicação). Estas tecnologias de camadas superiores podem ser utilizadas para criar redes fixas e wireless de alta segurança.

Pontos que devem ser destacados incluem a autorização do usuário. Muitos produtos estão disponíveis para auxiliar os administradores de rede a executar uma autenticação segura do usuário (principalmente em caso de acesso remoto). A maioria dos sistemas operacionais de rede provêem bons mecanismos para autenticação e autorização dos usuários, que podem ainda ser auxiliados por produtos de terceiros.

Medidas contra a escuta devem ser tomadas. O uso da criptografia deve ser uma das principais medidas tomadas pelo administrador de rede. Infelizmente, o uso desta é opcional e administradores pouco zelosos podem por em risco a rede.

Outro cuidado que deve ser tomado com especial cuidado nas redes wireless é o furto ou roubo de hardware. O controle de hardware é dificultado nas WLANs devido a sua natureza móvel e compartilhamento de máquinas entre usuários.

É comum atribuir uma chave WEP estaticamente a um cliente, seja no disco de armazenamento do cliente ou na memória do adaptador de rede. Quando isto é feito, quem tem a posse da máquina cliente tem a posse do endereço MAC do cliente e sua chave WEP, e portanto, pode obter acesso à rede WLAN. Se múltiplos usuários compartilham uma máquina, eles efetivamente compartilham o endereço MAC e chave WEP.

Quando uma máquina cliente é perdida ou roubada, o usuário autorizado não tem mais acesso ao endereço MAC e chave WEP, mas um usuário indesejado que encontre a máquina cliente tem. É quase impossível ao administrador de rede detectar este ponto de falha (quando ocorre a perda/roubo), o usuário autorizado deveria informar ao administrador. Quando isto é feito, o administrador deve mudar o esquema de segurança para tornar o endereço MAC e chave WEP inúteis para o acesso à rede wireless e decriptação dos dados transmitidos. O administrador deve recodificar as chaves de encriptação estáticas em todos os clientes que usam as mesmas chaves que as da máquina perdida/roubada.  Quanto maior o número de clientes, maior a tarefa de reprogramação do administrador.

O que pode ser feito no esquema de segurança é basear a autenticação de entrada da rede wireless em um sistema independente que utilize usernames e senhas, que fiquem de posse dos usuários, independe da máquina que utilizem (utilização de autenticação via RADIUS, por exemplo). Ou ainda utilizar chaves WEP que são geradas dinamicamente a cada autenticação do usuário, onde não existam chaves estáticas associadas à máquina cliente.

Outra proteção de segurança extra que pode ser empregada em redes wireless é a utilização de pontos de acesso que utilizem tecnologia integrada do tipo rede provada virtual (Virtual Private Networking - VPN).

A tecnologia VPN prove os meios para transmitir de forma segura dados entre dois usuários através de um meio de transmissão inseguro. É comumente utilizada para ligar computadores remotos ou redes a uma rede corporativa através da Internet. Entretanto, é também a solução ideal para a proteção de dados em uma rede wireless, fornecendo segurança na camada de transporte, além das oferecidas nas camadas inferiores.

VPN funciona criando um túnel isolado sobre um protocolo como o IP. O tráfego dentro deste canal é encriptado, e totalmente isolado. A criptografia em camadas superiores é menos custosa em termos de potência computacional dos equipamentos, porque a conexão lógica entre dois equipamentos pode ser carregada em mais de um link físico. Prover segurança fim-a-fim entre dois pontos finais de uma conexão é mais desejável porque seu funcionamento independe da forma do transporte de dados.

A tecnologia VPN prove três níveis de segurança: autenticação do usuário (que garante que apenas usuários autorizados são capazes de se conectar, emitir e receber dados), encriptação (proteção dos dados) e autenticação dos dados (que garante a integridade dos dados, garantindo que todo o tráfego foi gerado apenas por usuários autorizados).

8 - Gerência de Wireless LANs

8.1 - Tópicos de gerência e configurações de LANs

Uma das grandes vantagens das redes LANs wireless é a sua transparência ao sistema operacional do usuário e aplicativos, e conseqüente simplicidade de instalação e operação. Desde modo, o usuário pode utilizar-se dos mesmos recursos e aplicativos das redes cabeadas tradicionais.

E como o padrão IEEE para WLANs (802.11) difere dos padrões das redes cabeadas (802.3 e 802.5) apenas nas camadas OSI 1 e 2, pode-se esperar o mesmo nível de gerenciamento destes produtos em relação aos produtos para redes cabeadas. No mínimo, os produtos devem ser acompanhados de suporte SNMP2, de modo que eles possam ser automaticamente descobertos e administrados pelas mesmas ferramentas empregadas na rede fixa.

Quando da implementação de uma WLAN em uma infraestrutura LAN, as soluções de gerência de redes existentes na rede fixa devem ser levadas em conta. A maioria dos pontos de acesso de redes wireless suportam os protocolos padrão TCP/IP, NetBEUI e IPX.

Não existe a necessidade de um gerenciamento exclusivo para a parte wireless da rede, a mesma ferramenta utilizada nas redes cabeadas pode ser utilizada para gerenciar toda a rede, inclusive a parte wireless. Deve-se avaliar cuidadosamente o que pode ser controlado via MIB SNMP. Alguns produtos medem e controlam um número de variáveis de rádio e Ethernet no ponto de acesso, enquanto outros provêm apenas uma MIB Ethernet básica.

Além do SNMP, é de grande utilidade ser capaz de configurar e sondar pontos de acesso através de uma interface de fácil acesso como um Web browser. Alguns fabricantes dispõem de servidores Web embutidos em seus pontos de acesso para essa razão. Finalmente, a habilidade de administrar, configurar e realizar upgrades em grupos de pontos de acesso simplifica a administração de uma WLAN.

Outra grande vantagem das redes LANs wireless já também mencionada é a sua escalabilidade. As redes WLANs podem ser configuradas em uma variedade de topologias a fim de atender as demandas dos usuários.

As configurações possíveis vão desde a mais simples, configuração independente (também conhecida como peer-to-peer ou ad hoc), que nada mais é que uma rede WLAN que conecta um conjunto de computadores com placas adaptadoras para WLAN, sem a utilização de pontos de acesso ou qualquer conexão a uma rede fixa. A qualquer hora que dois ou mais destes adaptadores se encontram dentro da área de alcance comum, eles podem montar uma rede independente.

Constituindo o que o IEEE definiu como pacote independente de serviços básicos (IBSS - Independent Basic Service Set), esta configuração é útil quando é necessário a montagem rápida de uma infraestrutura de rede, como um centro de convenções ou quarto de hotel, ou ainda quando não é possível a montagem de uma rede fixa.

Estas configurações em demanda não requerem tipicamente nenhuma administração ou pré-configuração.

Figura 8.1: WLAN tipo independente





Pontos de acesso podem ampliar o alcance das redes WLANs independentes atuando como repetidores. Desta forma, pode-se duplicar a distância entre computadores wireless.



Figura 8.2: pontos de acesso atuando como repetidores

Outra configuração possível é a do tipo infraestrutura, onde múltiplos pontos de acesso ligam a WLAN a uma rede fixa e permitem aos usuários compartilhar recursos de maneira eficiente. Estes pontos de acesso não só provêm comunicação com a rede fixa mas também mediam o tráfego da rede wireless em sua vizinhança imediata. Múltiplos pontos de acesso podem prover cobertura para um edifício inteiro ou um campus universitário.

Já que a maioria das WLANs corporativas requerem acesso a uma rede cabeada para acesso a serviços (servidores de dados, impressoras, etc.), elas vão operar no modo infraestrutra.

Uma configuração com apenas um ponto de acesso é denominada de pacote de serviço básico (BSS - Basic Service Set). Dois ou mais BSSs formando uma única sub-rede são chamados de pacote de serviço estendido (ESS - Extended Service Set).



Figura 8.3: WLAN tipo infraestrutura





Ainda é possível um sistema constituído de microcélulas que provejam o sistema de roaming, similar aos sistemas de telefonia celular, a fim de ampliar a área de cobertura de uma rede WLAN. Desta maneira, permite que o usuário se desloque dentro da área de cobertura total da rede wireless. Em um determinado momento, um computador móvel está associado a um único ponto de acesso e sua microcélula (área de cobertura). Estas microcélulas se sobrepõem, permitindo que mecanismos de hand off atuem quando os sinais de um determinado ponto de acesso se tornam fracos demais, comutando para outro ponto de acesso de célula adjacente, permitindo assim o deslocamento dos usuários.

Esta configuração permite aos administradores de rede a constituir WLANs que cobram uma grande área através da criação de uma série de células parcialmente sobrepostas. A associação e desassociação de computadores a pontos de acesso (hand on e hand off) é um processo dinâmico, regulado pela parametrização fornecida pelo administrador, que se utiliza da reutilização de canais entre a células para a otimização dos canais, tal qual ocorre com os sistemas de comunicação celular convencional. A administração dos canais também pode ser remotamente controlada pelo administrador através de simples ferramentas web fornecidas pelos fabricantes.





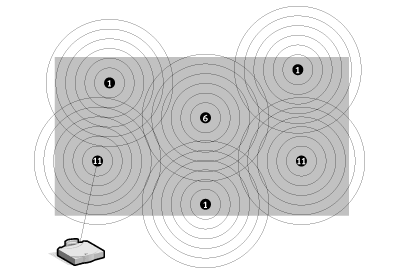

Figura 8.4: conexões WLAN entre pontos de acesso em uma configuração microcélula

8.3 - Instalação e Manutenção

O conceito de WLANs simplifica muitas das questões de instalação e configuração que sofrem os administradores dos sistemas.

Apenas os pontos de acesso de uma WLAN requer cabeação, e a grande maioria dos fornecedores fornece conexões Ethernet padrão. Desta forma, o administrador fica livre de levar cabos até o usuário final.

A própria pré-configuração das máquinas pode ser efetuada em um local central, uma vez que normalmente são computadores móveis e notebooks, sem a necessidade de deslocamento do administrador. Reconfigurações posteriores são possíveis da mesma forma que através de agentes em uma rede cabeada (transparência, apenas o meio de transmissão - camadas inferiores - são diferentes das redes convencionais).

Desta maneira, mudanças de local e reconfigurações da rede são atividades triviais - natureza móvel da rede. Uma vez configuradas (localmente ou remotamente), WLANs podem ser movidas de lugar para lugar com pouca ou nenhuma modificação.

A instalação de uma rede independente peer-to-peer requer apenas a configuração das placas de interface de rede wireless de cada equipamento/computador. A cada vez que os computadores se encontrem sobre a mesma área de cobertura, automaticamente a rede wireless estará estabelecida, sem a necessidade de intervenção do usuário.

Para a instalação de uma rede WLAN tipo infraestrutura deve-se instalar e configurar os pontos de acesso e placas de interface nos equipamentos wireless. A questão mais importante é a correta alocação dos pontos de acesso. É esta disposição que vai garantir a cobertura e performance requerida para a rede. Para garantir estes requisitos, os fornecedores de WLANs provêm uma série de ferramentas para auxiliar o administrador da rede, incluindo aquelas para a medida da potência e qualidade do sinal na área de cobertura, taxa de erros, etc, de modo a realizar a correta alocação dos pontos de acesso. Também são provistas ferramentas para o dimensionamento e sobreposição de células, de modo a tornar eficiente a alocação de canais e garantir também a comunicação em toda a área de cobertura da rede.

Uma vez que os pontos de acesso estejam devidamente instalados, sua configuração é realizada também através de ferramentas fornecidas pelo fabricante. Há uma série de métodos para acessar os pontos de acesso a fim de configurá-los de forma rápida e simples. Entre as opções podemos destacar telnet,  via web, aplicações baseadas em SNMP através do cabo Ethernet, a partir de uma estação wireless, ou ainda através de uma porta serial no próprio ponto de acesso.

A manutenção e gerenciamento dos pontos de acesso e da rede wireless pode ser realizada, como já comentado, a partir de qualquer ponto da rede, utilizando ferramentas tradicionais de gerência de redes.

9 – Conclusão:

As WLANs 802.11 já são comumentes usadas em vários mercados verticais. A 802.11b é a primeira norma que torna as WLANs utilizáveis em locais de trabalho em geral, ao oferecer um desempenho robusto e confiável de 11 Mbit/s, cinco vezes mais rápido que a versão anterior da norma. Este novo padrão também dá ao usuário de WLAN a liberdade de escolher soluções flexíveis e interoperáveis com diversos fabricantes, já que foi endossado pela maioria deles. A ampla aceitação dos fabricantes e a interoperacionalidade certificada significam que os usuários podem esperar soluções wireless mais baratas e de alta velocidade proliferando nos mercados das grandes empresas, dos pequenos negócios e no ambiente doméstico.

Como visto, não devemos tratar da questão de segurança em redes wireless partindo do pressuposto que são mais inseguras que as redes cabeadas tradicionais. De fato, esta é uma afirmação muitas vezes falsa.

O que o administrador de redes competente deve se indagar é como tornar a rede wireless (ou toda sua rede, inclusive a sua parte fixa), mais segura. A administração criteriosa da segurança é essencial para a operação de redes locais, independentemente de terem ou não segmentos sem fio.

É importante destacar que segurança absoluta é um meta inatingível.  Todas os tipos de redes estão sujeitas a ataques externos e internos. O administrador deve proteger sua rede e seus dados da melhor forma possível.

A gerência de redes wireless não representa desafio adicional ao administrador, deste que tenha sido criterioso na escolha dos mecanismos de segurança e de instalação da rede.

De fato, a total transparência é uma das metas das WLANs. Todos os aplicativos (incluindo os de gerenciamento) das redes cabeadas podem ser utilizados nas rede wireless, tornando extremamente simples a expansão de uma rede com um segmento wireless.  Suporte SNMP2 é padrão em todos os equipamentos wireless.

Desta discussão pode-se concluir que a utilização das mecanismos padrão de segurança das tecnologias WLAN agregados aos mecanismos utilizados para os mesmos fins nas redes cabeadas produzem uma rede que é, de fato, mais segura do que as redes cabeadas tradicionais.

10 - Bibliografia:

[1] The IEEE 802.11 Wireless LAN Standard. WLANA - The wireless networking industry's information source. http://www.wlana.com/learn/80211.htm

[2] Enhanced protection for wireless LANs. AirLock Security Software, fevereiro de 2000.

[3] General Security White Paper. Nokia Wireless LAN Products, março de 1999. http://www.nokia.com/corporate/wlan/index.html

[4] What is a wireless LAN? WLANA - The wireless networking industry's information source. http://www.wlana.com/learn/educate.htm

[5] Wireless LAN Security. WLANA - The wireless networking industry's information source. http://www.wlana.com/learn/security.htm

[6] Wireless LAN Security. Cisco Systems, 2001.

http://www.cisco.com/warp/public/cc/pd/witc/ao350ap/prodlit/a350w_ov.htm

[7] Wireless LAN White Paper. Nokia Wireless LAN Products, março de 1999. http://www.nokia.com/corporate/wlan/index.html

[8] Wireless equivalent privacy (WEP) security. Wireless Ethernet Compatibility Allience, fevereiro de 2001. http://www.wlana.com/learn/wifiwep.pdf

[9] HILTON, Scott. Automating VPN management. Assured Digital Inc. http://www.assured-digital.com

[10] TADESSE, Giorgis; AZEMAR, Ed; YAVARI-ISSALOU, Farhad; VICTOREK, Linda. PVN: Performance, security and management for all. NSTL Company, janeiro de 2001.

[11] TRUDEAU, Pierre. Buiding secure wireless local area networks. Colubris Networks, 2001. http://www.wlana.com/learn/securwnet.pdf

11 – Glossário:

AP                   access point (ponto de acesso)

BPSK Binary Phase Shift Keying

BSS                Basic Service Set (pacote de serviços básico)

CCK               Complementary Code Keying

CRC               Cyclic redundancy check (código de correção de erro)

CSMA/CA     Carrier Sense Multiple Access with Collision Avoidance

CSMA/CD     Carrier Sense Multiple Access with Collision Detection

CTS                Clear to Send

DCF                Distribution Coordination Function

DHCP             Dynamic Host Configuration Protocol

DS                  distribution system (sistema distribuído)

DSSS              direct sequence spread spectrum

ESS                 Extended Service Set (pacote de serviços estendidos)

ETSI               European Telecommunications Standards Institute

FCC                Federal Communications Commission (USA)

FHSS              Frequency Hopping Spread Spectrum

IBSS               Independent Basic Service Set (pacote independente de serviços básicos)

IEEE               Institute of Electrical and Electronics Engineers

IETF               Internet Engineering Task Force

IP                    Internet Protocol

IPSec Internet Protocol Security

ISA                 Integrated Services Architecture

ISM                Industry, Scientific, and Medical

ISO                 International Organization for Standardization

LLC                Logical Link Control

MAC              Media Access Control

MIB               management information base

MKK              Radio Equipment Inspection and Certification Institute (Japan)

NIC                network interface card

NOS               network operating system (sistema operacional da rede)

PCF                Point Coordination Function

PCI                 Peripheral Component Interconnect

PRNG             pseudo random number generator (pseudo gerador de número randômico)

QPSK             Quadrature Phase Shift Keying

RC4                Ron’s Code or Rivest’s Cipher

RTS                Request to Send

SNMP            Simple Network Management Protocol

TCP/IP           Transmission Control Protocol/Internet Protocol

WECA            Wireless Ethernet Compatibility Alliance

WEP               Wired Equivalent Privacy

WLAN            wireless local area network

WLANA         Wireless LAN Alliance
