Engº Vilson Roiz G. Rebelo da Silva

UFPR – Universidade Federal do Paraná

Pipe - Programa Interdisciplinar de Pós Graduação em Engenharia

Disciplina – Comunicação de Dados

Professor – Eduardo Parente Ribeiro

Evento - Trabalho Final

5.2 Redes Frame Relay

5.3 Rede ATM

10.2.1 ADSL

10.2.2 MULTIFONE - RDSI

10.2.3 PACPAR

10.2.4 DIALNET

10.2.5 IP DEDICADO

10.2.6 IP LIGHT

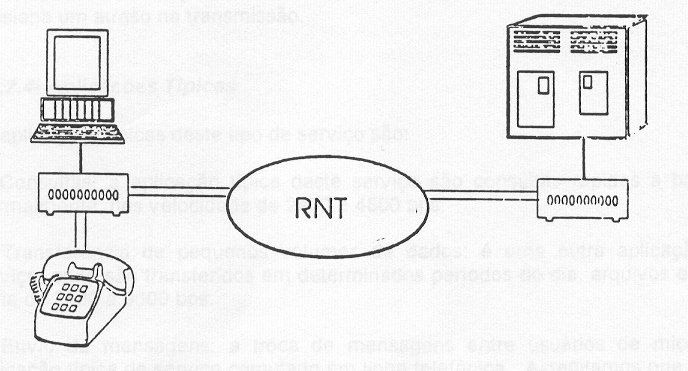

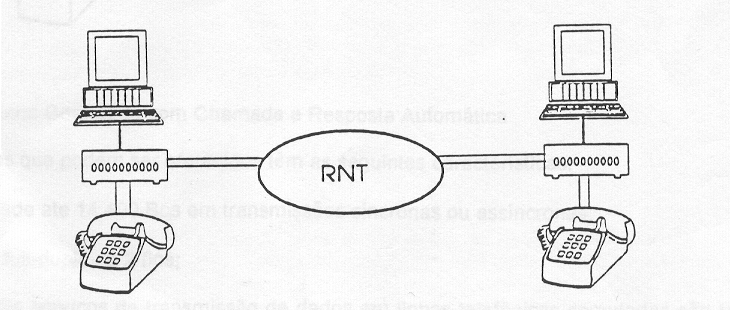

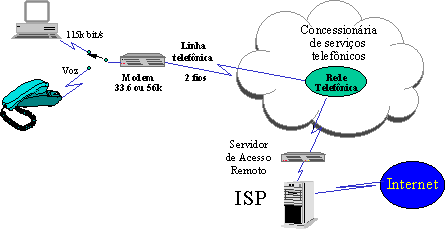

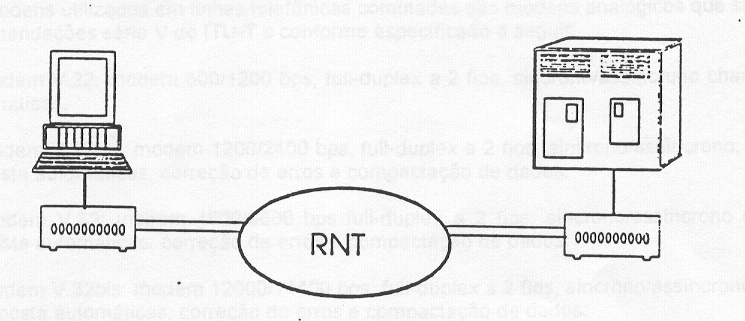

A linha telefônica comutada é aquela oferecida pelas concessionárias do serviço telefônico, juntamente com o aparelho, em nossas residências e escritórios. A linha comutada é constituída por um par de fios e interliga o assinante à Central telefônica mais próxima. Para acessar outros usuários da rede, é necessário discar o número do destino, através de um aparelho telefônico ou do próprio modem. Os procedimentos utilizados para a chamada e o atendimento poderão ser manuais ou automáticos, de acordo com os tipos de modens utilizados na linha.

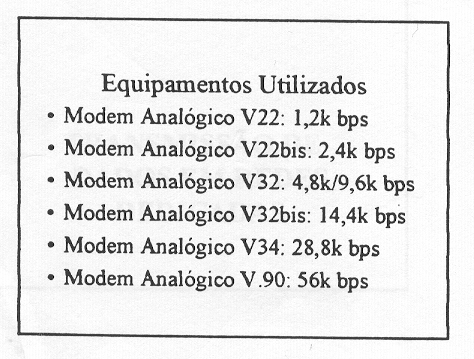

Os modens dispõe de 3 tipos de procedimentos:

1. chamada manual e resposta manual



2. chamada manual e resposta automática



3. chamada automática e resposta automática



A transmissão de dados na rede telefônica analógica, pode se dar também através de circuitos dedicados ponto-a-ponto para transmissão de dados, denominados de Linhas Privativas para Comunicação de Dados -LPCD. Estas LPCD's são definidas de acordo com o tipo de sinal que é transmitido através da mesma e dos parâmetros de qualidade da linha.

As LPCD's são classificadas em:

a) LPCD tipo N

b) LPCD tipo C

4. LPCD tipo B

Tabela: Alcances Típicos de LPCD's Tipo B

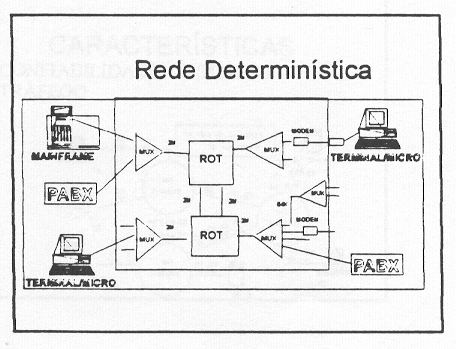

Os serviços especializados de comunicação de dados em redes dedicadas são designados de redes determinísticas. Estas redes oferecem acessos de baixa velocidade desde 1200 Bps até 2 MBps em circuitos dedicados ponto-a-ponto, utilizando a técnica de multiplexação determinística (TDM).

Redes determinísticas são redes nas quais para cada usuário da rede é alocado um tempo fixo e determinado. A rede é formada por multiplexadores determinísticos e canais de alta velocidade entre os multiplexadores.

As principais características deste tipo de rede são:

* não há concentração de dados nas estações da rede, consequentemente os atrasos na rede são fixos e relativamente baixos;

* a rede determinística pode ser dedicada ou comutada. No caso de redes dedicadas, cada usuário tem um canal dedicado entre a origem e o destino;

* a rede determinística pode ser pública ou privada. No caso de redes públicas, a estrutura tarifária é dependente da velocidade e distância entre origem e destino. Não se leva em consideração o tráfego no canal, pois a fatia de tempo destinada a um canal tem capacidade de transmitir a carga máxima (velocidade nominal), independente dos outros canais, e fica reservada mesmo não havendo transmissão;

* as redes determinísticas podem integrar voz, dados e imagens em canais de alta velocidade;

* nos acessos até 19200 Bps, os circuitos dos usuários chegam a multiplexadores TDM, formando agregados de 64 Kbps, podendo passar por um roteador para ser enviado ao destino, ou ainda, passar por outro multiplexador que irá agrupar no tempo em canais de 2 MBps, podendo, também, passar por roteadores de 2 MBps.

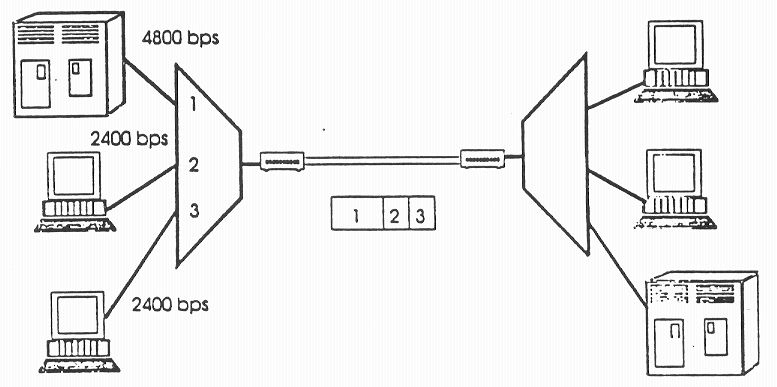

A figura abaixo mostra a técnica de multiplexação de redes determinísticas.

Os serviços oferecidos por este tipo de rede poderão ser:

* transmissão de dados assíncrona até 9600 bps em circuitos especializados urbanos ou interurbanos, ponto-a-ponto ou ponto-multiponto.

* transmissão de dados síncrona até 19200 bps em circuitos especializados urbanos ou interurbanos, ponto-a-ponto ou ponto-multiponto.

* transmissão de dados síncrona até 2048 Kbps em circuitos digitais em âmbito urbano ou interurbano.

A transmissão do tipo ponto-a-ponto interliga um ponto de origem a somente um ponto de destino, enquanto que a transmissão do tipo ponto-multiponto interliga um ponto de origem a vários pontos de destino.

As redes determinísticas são projetadas pelas concessionárias telefônicas de STFC para fornecer canais privativos especializados para dados, onde o usuário irá pagar uma tarifa mensal pelo aluguel deste canal, independente do tráfego sobre o mesmo.

• Comutação de Pacotes

• Consiste na divisão da Informação a ser transmitida em segmentos denominados "Pacotes"
• A cada "Pacote" são agregados informações de controle e roteamento.

Na verdade embora seja conhecida como rede X.25, é relacionada a diversos outros protocolos designados como série X. Utiliza a tecnologia de comutação de pacotes. A técnica de comutação de pacotes pode ser efetuada através de:

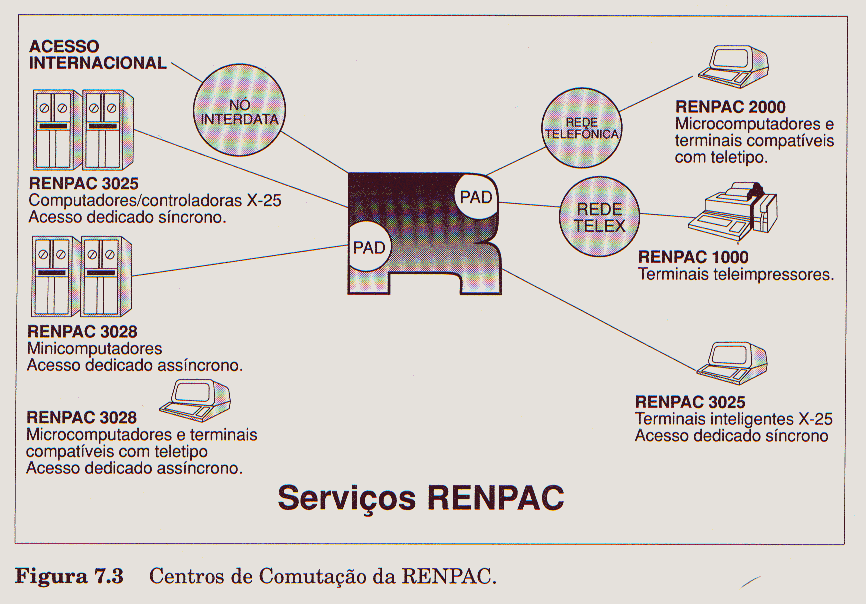

Apresentamos abaixo a primeira rede de dados disponibilizada pela Embratel designada como RENPAC e formulada com base na rede X.25

A tecnologia Frame Relay é um modo de transmissão de dados em alta velocidade que opera com blocos de tamanhos variáveis, chamados frames (quadros). É uma evolução do protocolo X.25 (tecnologia de comutação de pacotes de Dados), com meios cada vez mais confiáveis, introduzindo cada vez menos erros e permitindo maior vazão. Assim, o Frame Relay dispensa uma série de controles de erro e retransmissões que passam a ser realizadas pelos equipamentos terminais, que tem maior inteligência.

Faz transferência de dados em altas velocidades(altas taxas de vazão), baixos tempos de retardo e alocação dinâmica de banda, através da implementação de circuitos virtuais permanentes.

É uma tecnologia de comunicação que vem sendo considerada como a forma mais viável de integração de dados, voz e imagem, LAN, WAN e Telefonia.

Fatores de Impulsão

• Grandes investimentos em pesquisas
• Promessa de atendimento da demanda de serviços atuais e futuros.

• Aceitação "Universal"

Conceitos

• Alta velocidade no chaveamento
• Qualquer tipo de informação (dados, vídeo, áudio)

• Alocação Dinâmica de Banda
• Switching / Circuitos
• Canais Virtuais
• Serviço orientado a conexão
• QoS (Quality of Service)
• UNI = User–to-Network Interface
• NNI = Network-to-Network Interface

Como o serviço frame relay e ATM, o SMDS define um serviço para interface usuário-rede. Diferente do frame relay e do ATM que são serviços orientados a conexão, o SMDS não é orientado a conexão, é por datagrama. A exemplo do frame relay e ATM está baseado no compartilhamento de canais digitais de alta velocidade.

A especificação corrente do SMDS permite acessos de usuários a taxas DS 1 (1,544 Mbps) e DS3 (45 Mbps). A figura 7.15 mostra uma configuração de rede SMDS típica. O acesso a rede é através de linhas dedicadas com taxas DS10u DS3. Intemamente. os pacotes SMDS são comutados da origem ate o destino através de um ou mais comutadores SMDS. Estes comutadores são conectados por troncos de alta velocidade, como DS3 ou sistema de transmissão SONET (Synchonous Optical Network).

• Desenvolver-se uma única rede, digital, para prestação dos diversos serviços;
• Utilizar-se um número bem reduzido de interfaces padronizadas;
• Propiciar-se a execução de diversos serviços simultâneos em um mesmo acesso.

• Fase 1: Digitalização interna da rede (Analógico p/ RDI)
• Fase 2: Digitalização do acesso do usuário (RDI p/ RDSI)

• A estrutura RDI é mantida: facilidades de acesso (par trançado da rede de acesso, acesso E-1) e equipamentos ETD não RDSI
• Introdução a nova arquitetura de sinalização SS7

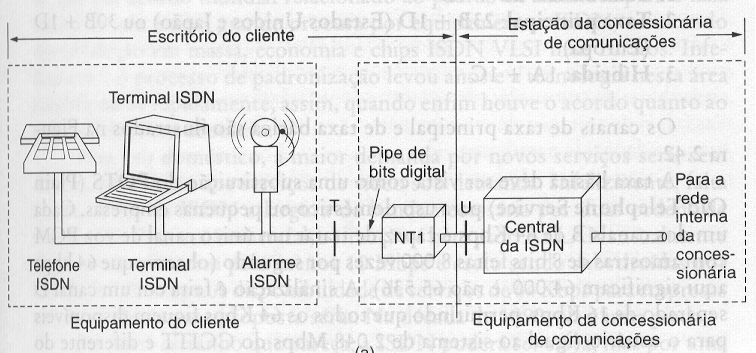

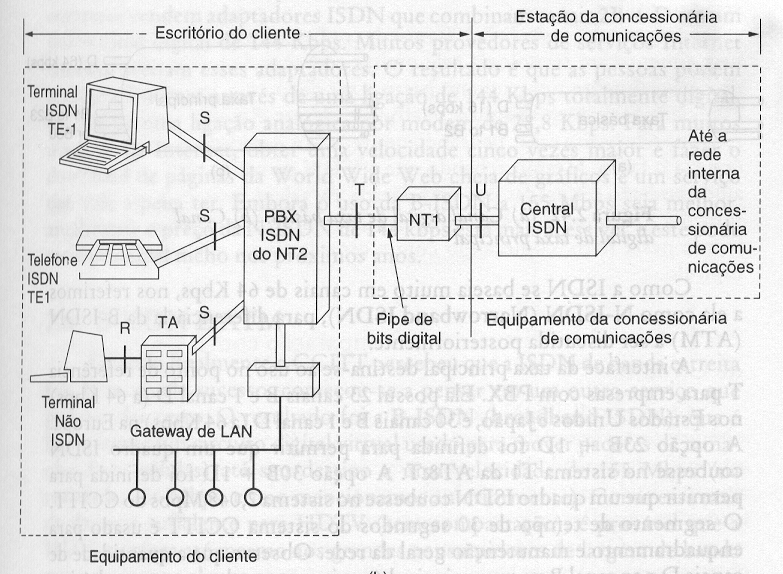

• Introdução nova interface Usuário - Rede

• Todos os serviços são descritos através de uma metodologia padronizada internacionalmente
• Os serviços são descritos por atributos

• São definidos nas 3 camadas do ISI
• RDSI como rede transporte (não entra no mérito do conteúdo). Constituem o meio de suporte dos Teleserviços.
• Tx 64kbps c/ comut. circuito
• Tx voz 64Kbps ou 128Kbps c/ comut. circuito
• Tx sinais faixa voz (3,1kHz) c/ comut. circ.
• Serviço em modo pacote, circuito virtual

• Telefonia
• Analógica, Digital, Móvel
• Videotexto
• 1,2k/75, 64 kbps
• Teletex
• 2,4k, 64k bps
• Fac-Simile II, III, IV
• Teleconferência
• Serviço de tratamento de mensagem
• Dados comutados por circuito
• Dados comutados por pacotes

O RDSI-N (Narrow Band) banda estreita esta levemente superada devido ao avanço da tecnologia e exigência dos serviços a serem atendidos, também por basear-se em técnica de comutação por circuito

O RDSI-B (Broad Band) é um circuito digital virtual, utilizado para mover pacotes de tamanho fixo (células) até seu destino a uma velocidade de 155 Mbps, atendendo inclusive HDTV.

A B-ISDN ou RDSI-B Faixa Larga é baseada em tecnologia ATM e fundamentalmente uma tecnologia de pacotes.

9.2 Sistema "ADSL" de Acesso a Internet Via Rede Telefônica

9.2.1 INTRODUÇÃO

A D S L (Asymmetric Digital Subscriber Line)

Na década de 70, enquanto o mundo discutia ISDN (Integrated Services Digital Network), a Bellcore criava uma nova tecnologia chamada DSL (Digital Subscriber Line). Os modems HDSL (High-bit-rate Subscriber Line) foram os primeiros a serem introduzidos no mercado e marcaram uma revolução para as operadoras de telefonia e também para os clientes comerciais. Esses modems permitem velocidade de até 2 Mbps sobre dois pares de fios da rede telefônica até uma distância de 3 km. A comunicação é simétrica: podendo-se enviar e receber simultaneamente a 2 Mbps.

A D S L Full Rate – ITU G.dmt standard (G.992.1)

A tecnologia ADSL (Asymmetric Digital Subscriber Line) é o formato original do qual todos os outros da família xDSL foram derivados. Ao contrário da HDSL, permite o tráfego de sinais digitais (transmissão de dados) em apenas um par de fios de cobre (linhas telefônicas comuns), ou seja, foi concebida visando o aproveitamento dos acessos telefônicos existentes até o assinante. Ela permite que o usuário faça uma chamada telefônica ao mesmo tempo em que usa a Internet em alta velocidade: até 8 Mbps para receber (download) e até 1,5 Mbps para enviar (upload) – ADSL Full Rate, graças ao uso de técnicas avançadas de tratamento de sinal.

9.2.2 CARACTERÍSTICAS / VANTAGENS

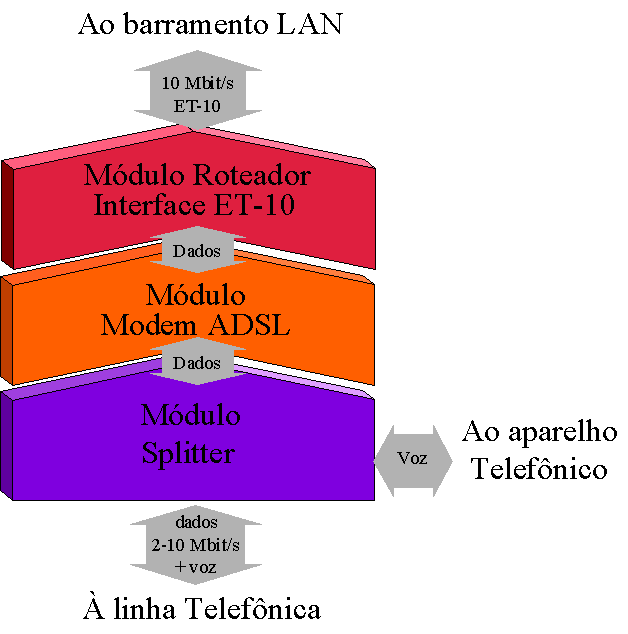

9.2.3 CONSTITUIÇÃO DOS MODEMS ADSL

9.2.3.1 Módulo Splitter - ADSL Full Rate

Para evitar que o modem interfira no telefone, bem como que o telefone e suas correspondentes sinalizações interfiram no modem, é necessário o uso de filtros no ambiente do usuário e na Central Telefônica, também conhecidos como splitter. Splitter é um filtro responsável pela junção e separação dos sinais de modem e de voz, permitindo a transmissão simultânea de ambos sobre a mesma linha telefônica. Alguns fabricantes oferecem splitters em módulos separados do modem.

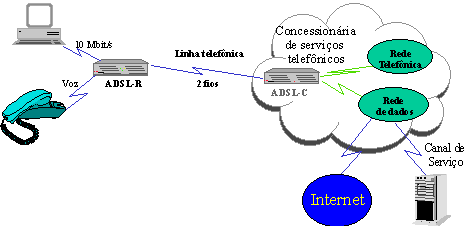

Os sinais analógicos do telefone e os sinais digitais do computador são unificados pelo splitter existente dentro da caixinha de interface, sendo enviados para a central telefônica pelo mesmo par trançado de fios da rede pública. Ao chegar à central, outro splitter faz a separação dos sinais, enviando a voz para a central telefônica e os dados para a rede pública de comunicações de dados.

O uso de Splitters tornou-se um problema quanto à viabilidade de certos serviços, pois sua instalação depende do envio de pessoal técnico até o ambiente do usuário, o que eleva os custos de ativação. O ADSL Lite surgiu justamente para solucionar, ao menos em parte, esses problemas. Esta versão dispensa o uso de splitter (splitterless ADSL), de forma que a instalação do equipamento pode ser executada pelo próprio usuário.

9.2.3.2 Módulo Roteador

Implementa os protocolos de roteamento de dados entre o modem e a rede na qual ele está ligado. É compatível com o padrão Ethernet 10BaseT¹. Alguns fabricantes dispõem apenas da interface LAN², não implementando as funções de roteamento no produto.

9.2.3.3 Módulo modem ADSL

É o responsável pela codificação e decodificação do sinal, representando o ponto crítico de performance do equipamento quanto à distância e qualidade da transmissão.

9.2.3.4 ALTERNATIVA -- ADSL - ITU G.lite standard (G.992.2 ou G-Lite)

9.2.3.4 APLICAÇÕES

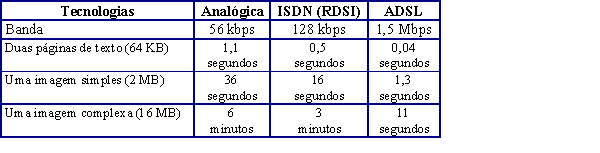

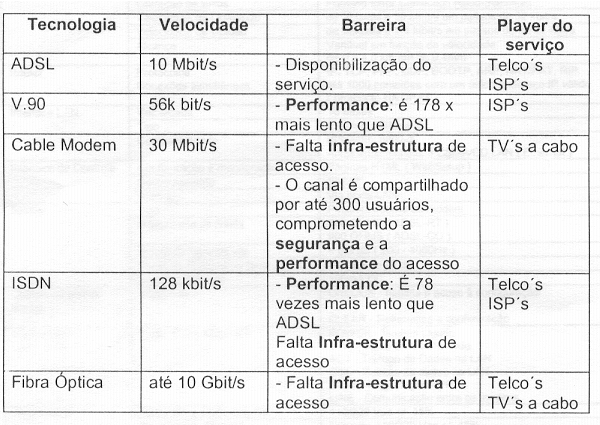

9.2.3.5 ANÁLISE COMPARATIVA

Comprimento de Banda & Performance

10.1.2 FAST NET

10.1.3 ATM NET

10.1.4 DATA SAT PLUS

10.1.5 INTER-PAC

10.2.2 MULTIFONE - RDSI

10.2.3 PACPAR

10.2.4 DIALNET

10.2.5 IP DEDICADO

10.2.6 IP LIGHT

10.2.7 IP WAN

10.2.8 ATM

10.2.9 FRAME RELAY

10.2.10 SLDD
